一、提問
某電廠通過5km長的DN400管道向一啤酒廠供過熱蒸汽，20多天的管損統計顯示，管損在8.1%～73.5%之間大幅度變化，具體數據如表3.01所列，這是什么原因？
二、分析
(1)暖管消耗較多蒸汽
經分析，春節前因停汽，管道冷掉；春節后上班第一天要對管道進行加熱。按照操作規程，管道升溫不宜太快，5km的管線要花費數小時用戶端蒸汽溫度壓力才能達到正常工況。所以開工第一天絕對管損高達100t，再加上啤酒廠上班第一天蒸汽管道也都處于預熱狀態，所以只使用了36t蒸汽，兩個因素的共同作用使管損高達73.5%。
(2)用汽量越小絕對管損越大
從統計表中數據清楚可見，用汽量越小，絕對管損越大。
在供熱管網中為什么會存在管損?在忽略了管路的泄漏損耗之后，引發管路蒸汽損耗(管損)的原因就是管道的自然散熱。管道的自然散熱量與散熱面積、管道的絕熱保溫品以及管內溫度與環境溫度之差有關。在管道投入使用后，散熱面積和絕熱保溫品質就可看作常數，上述的溫差變化也不大，所以管道散熱量可近似看作常數。
管道自然散熱的熱量來源與蒸汽的狀態有關。當管道內的蒸汽處于過熱狀態時，熱量來自蒸汽過熱度的降低。當管道內的蒸汽處于飽和狀態時，熱量來自部分蒸汽變成凝結水時釋放出來的凝結熱。從蒸汽性質表可知，絕壓為1MPa的飽和蒸汽變成凝結水放出的凝結熱量為2013.6kJ/kg，因此，管道自然散熱損失的熱量對于前者只表現為蒸汽品位的降低對于后者則表現為蒸汽數量的損耗，即絕對管損。
用汽量小，絕對管損相應增大，原因有兩個。第一個原因是管內蒸汽流速不同，單位質量的蒸汽損失的熱量也不同。當管內蒸汽流速高時，就意味著單位時間流過某一段管道的蒸汽總量大，而單位時間內的自然散熱量是常數，因此，單位質量蒸汽所分?jǐn)偟臒崃繐p耗就小。在電廠減溫減壓器出口(或汽機背壓出口)蒸汽均為過熱狀態，如果流量很小，則蒸汽在管道內輸送很短的距離就會進入飽和狀態，從而疏出凝結水，熱損表現為管損。第二個原因是電廠所提供的蒸汽品位與蒸汽流量有關，當流量較大時，管道始端壓力較高，溫度可達330℃，蒸汽在整個5km長的管道內都有可能是過熱狀態。當流量很小時，管道始端壓力較低，蒸汽溫度只有230℃，由于流速太低，以過熱狀態在管道內流動只能持續很短的一段距離，因此，從疏水器中排出的凝結水量大幅增加。
(3)由絕對管損計算相對管損也與用汽量有關

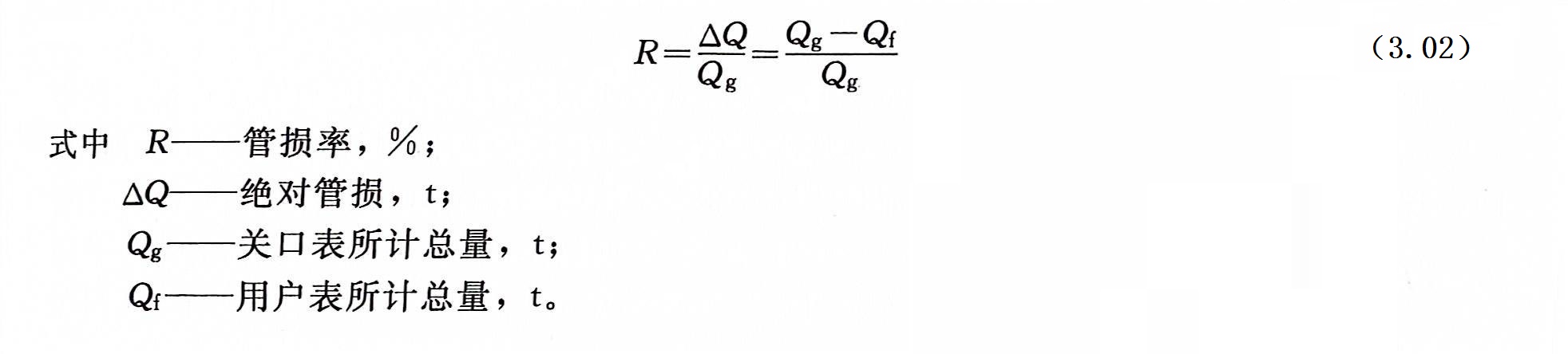

供熱系統管損計算公式：
三、結論
①蒸汽管預熱，蒸汽損耗量是巨大的。
②用戶端蒸汽用量太小時，供方蒸汽品位難以提高，導致絕對管損增大，相對管損升得更快。
