一、現象

隔離罐中隔離液液位高度不相同引入的誤差有多少?

二、解答

(1)隔離液液位高度不相等引入的誤差計算

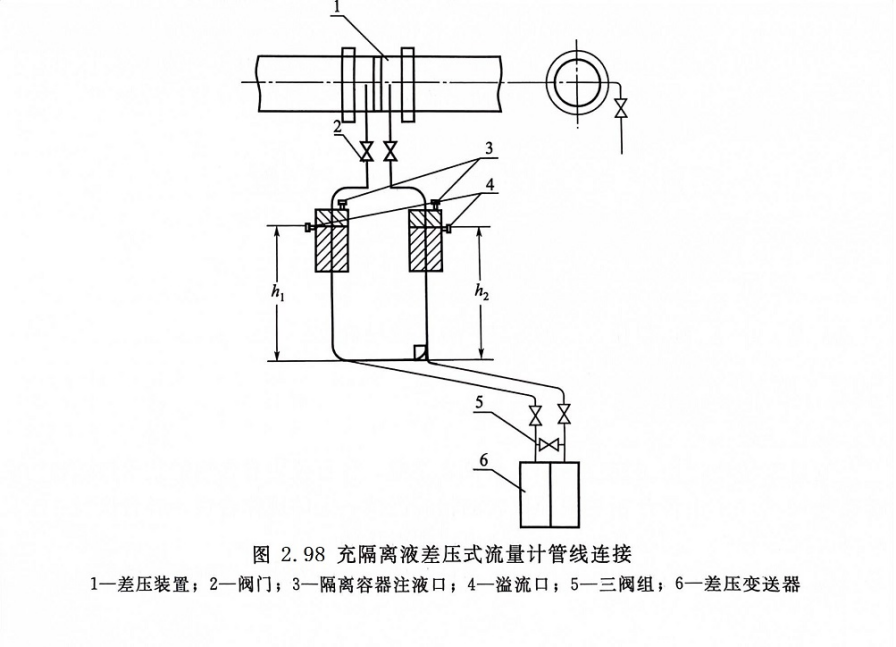

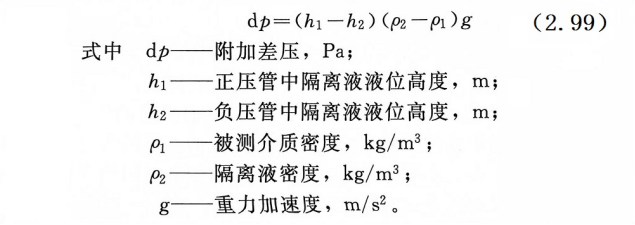

導壓管線中帶隔離器是為了利用隔離液將腐蝕性介質同差壓變送器隔離，如圖2.98所示。隔離液剛剛充灌時，通過三閥組的平衡閥能使兩只隔離容器中的隔離液液位高度相等，但運行一段時間后由于隔離液泄漏或在運行時誤開平衡閥等原因，導致隔離液液位高度不相等，從而引入附加差壓。其值可用式（2.99）計算:

    (2)防凍液液位高度不相等引入的誤差

防凍液的作用與隔離液不同，但兩者充灌方法相同，液位高度不相等所引起的誤差計算方法相同，引起液位高度不相等的原因也相同。

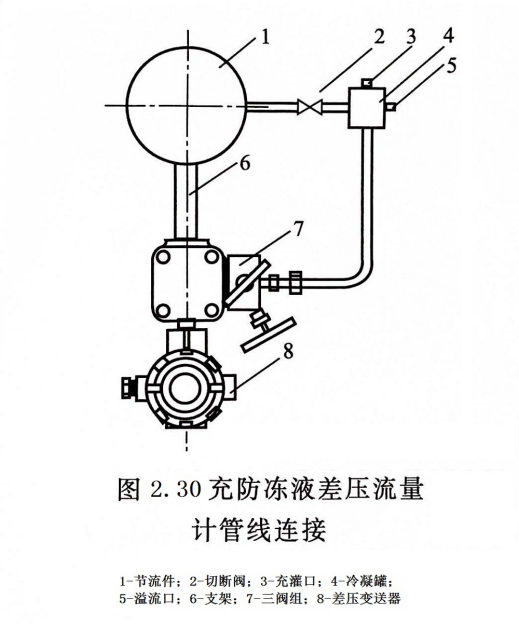

圖2.30所示為用來測量蒸汽流量的差壓式流量計的典型結構。冷凝罐上的溢流口一般開在罐的上中部，充灌時，將三閥組上的3只閥打開，充灌到兩只冷凝罐的溢流口有防凍液流出為止。

  (3)對隔離液的要求

①良好的化學穩定性。

②對儀表、隔離罐和管道等與隔離液接觸的部分不應有腐蝕作用。

③與被隔離的流體(液體或氣體)之間不會互溶。

④在當?shù)刈畹偷沫h(huán)境溫度條件下也不致凝固、結晶。

⑤ 黏度較低，便于充灌。

⑥與被隔離的流體(液體)之間有合適的密度差。

從式(2.99)可知，隔離液密度與被測介質密度之差越大，相同的高度差所引發的附加差壓越大，所以在起到隔離作用的前提下，密度差宜小一些。

(4)對防凍液的要求

對防凍液的要求，除了要滿足隔離液的各項要求之外，還要求有良好的高溫適應性。例如作為蒸汽的防凍液，在與凝結水接觸時，不能汽化。一般說來，冷凝罐的上方是蒸汽，此處蒸汽的溫度與壓力有關，當壓力為10MPa時，其飽和水溫度高達310℃，為了避開高的溫度，可將溢流口開在冷凝罐的中部或下部，并在防凍液充灌完畢，再用冷水將冷凝罐灌滿。
