一、存在問題
0.7MPa 蒸汽經 DN80 閥門放常壓，渦街流量計顯示的流量僅為1.5t/h，懷疑示值嚴重偏低。
用戶是江蘇一家熱電公司，該公司所屬區域有一家熱水店買該熱網的蒸汽生產開水，然后用槽車運送到洗浴中心等地。

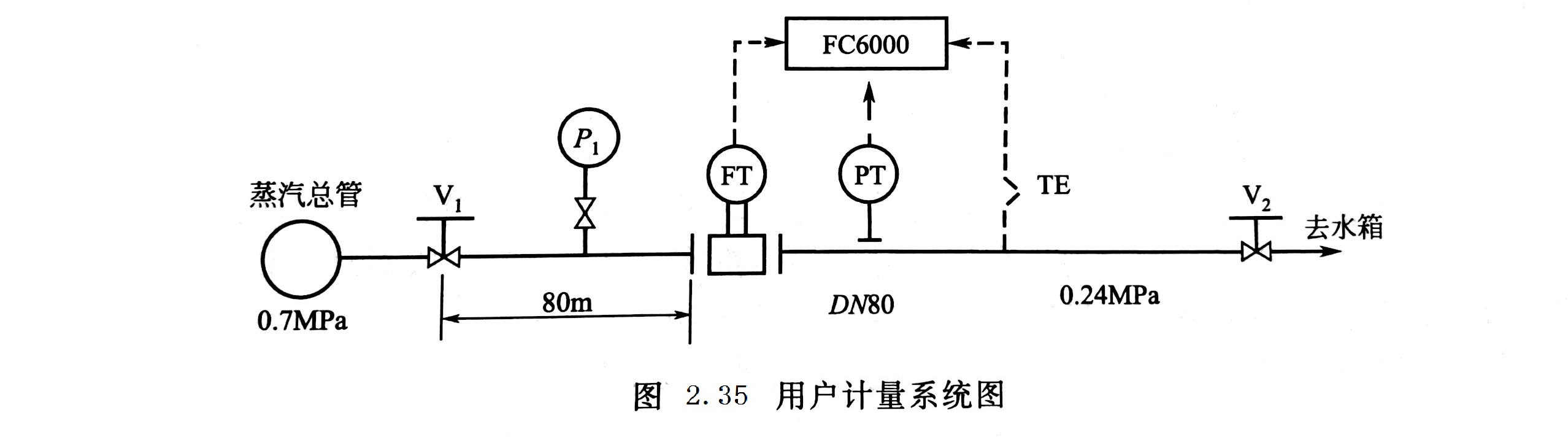

該蒸汽計量點及相關管道如圖2.35所示。其中渦街流量計采用DN80口徑，并在流量演算器中完成溫度壓力補償。
熱水店老板摸索出了每生產1t開水所耗蒸汽量同加熱時蒸汽瞬時流量的關系，發現將閥門 V2開足，單耗最低，這時1t汽可燒30t開水。
用戶的管理人員去現場巡查時發現，蒸汽總管內壓力為0.7MPa，而流量計出口處壓力在0.22~0.26 MPa之間變化，溫度為 260℃，此時的蒸汽流量顯示值為1.5t/h，而且渦街流量計處有嘯叫聲，顯然流過渦街流量計的蒸汽流速非常高，又聽說熱水店的蒸汽單耗如此先進，初步判斷這套流量計嚴重偏低。
用戶處理這件事先從流量計出口端壓力偏低入手，于是在流量計上游的DN80管道旁又增設了一路DN65的管道，兩根管道并聯使用，以降低管道上的壓力損失。但運行結果，效果不顯著，只是流量計前面和后面的壓力略有升高，計量值偏低的情況并無改觀。
二、分析與診斷

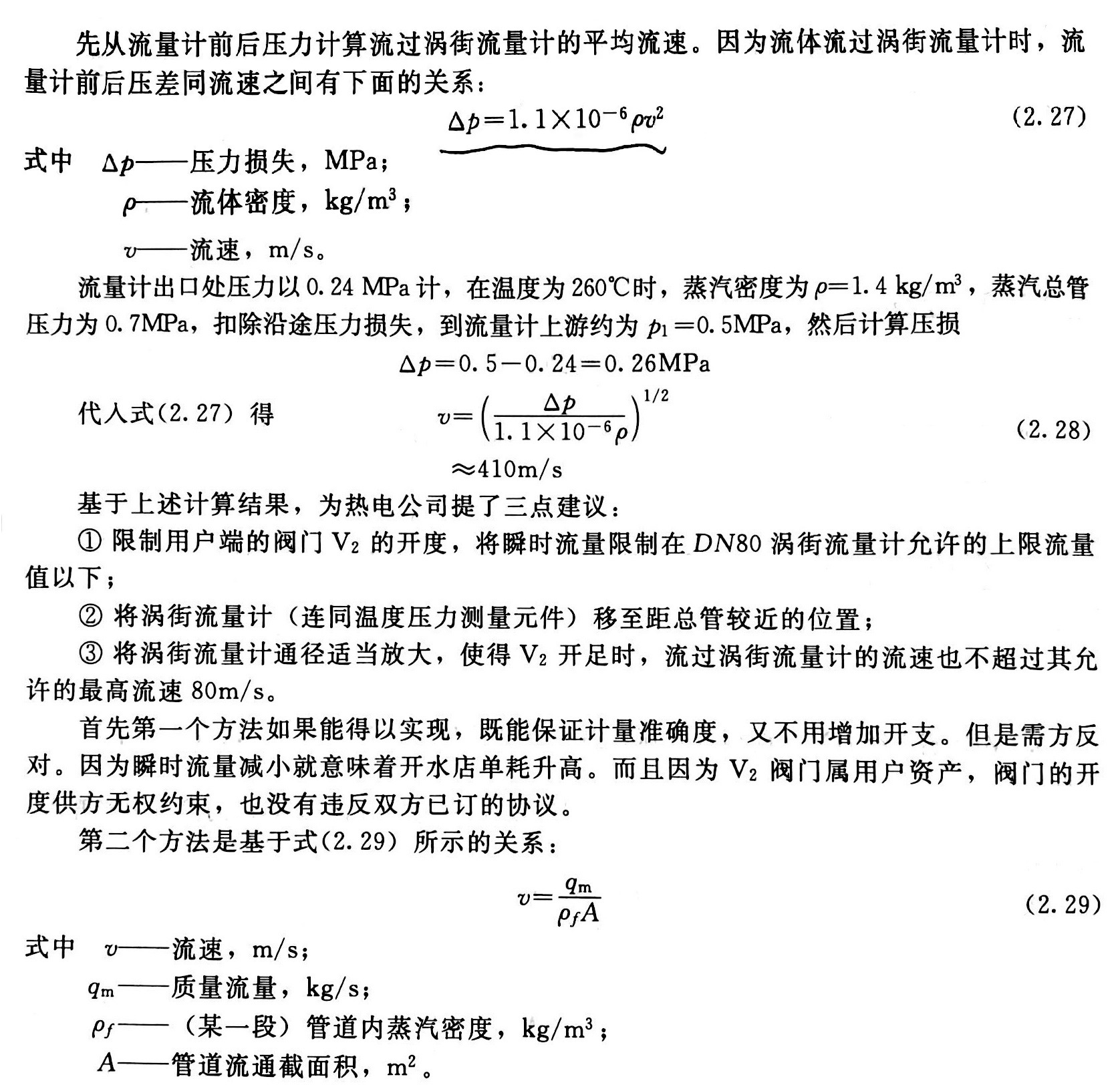

在管道內蒸汽高速流動的條件下，管道上的壓損相應增大，流量計前移則流量計安裝地點的蒸汽壓力相應升高。壓力的升高使得對應的蒸汽密度pf增大，從而降低流過發生體的蒸汽流速。但若只移位不換大口徑，并不能解決根本問題。

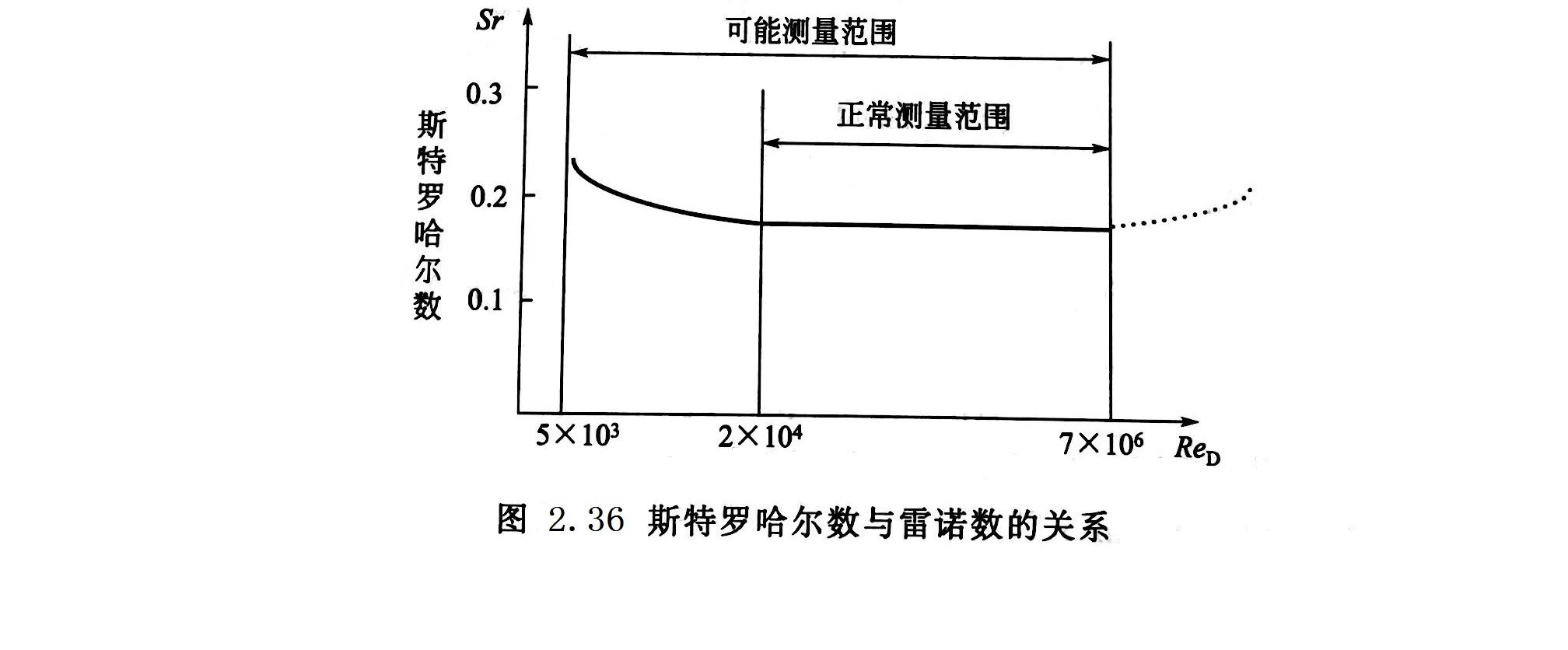

如圖2.36 所示，并未說到流速高于80m/s的上限流速后誤差的方向。
從渦街流量計現場實際運行情況來看，我公司用“漏脈沖”現象解釋，即流速高于上限流速后，渦街流量傳感器輸出的頻率與流速成正比的關系就被破壞，而且流速越高，漏脈沖的現象越嚴重。
在上面的實例中，按照溫度壓力參數和流速的數據計算，流過渦街流量計的流量應有10.3t/h，但儀表的顯示值只有1.5t/h，只相當于實際流量的1/7。顯然被漏掉的脈沖不是少數，而是多數。
由于儀表通徑換大后，流過流量計的流速降低，所以流量計出口端壓力也會顯著升高，從而將流速降到80m/s 以下。
三、反饋的信息
用戶采納了第三個建議，將渦街流量計公稱通徑換成DN150，并按規定配置DN150的前后直管段，從而實現正常測量。流量示值上升到11t/h。
四、討論
(1)負荷的特殊性
本實例所討論的是一種性質特殊的熱負荷流量測量問題。普通的熱負荷，管道的公稱通徑都是按管道內的蒸汽經濟流速經設計計算確定的，最高流速一般不高于 30m/s，而品質優良的渦街流量計，流速為 76~80m/s 時仍能保證規定的精確度。為了擴大范圍度，在確定渦街流量計公稱通徑時，通常采用縮徑的方法，在本案例中不僅不要縮徑，反而要擴徑。因?yàn)榇祟愗?fù)荷不需要計算管內的經濟流速，要么不開，一開就將控制閥全開，以致管內流速升到100m/s以上，輕者引起流量示值偏低，重者將旋渦發生體沖壞。
處理此類問題的常用方法有兩個:一是限制管內流速，例如在蒸汽支管的適當部位裝限流孔板，這樣不僅能使渦街流量計測量管內的流速不致超上限，而且也消除突然增加的負荷對熱網的沖擊；二是局部擴管，裝上公稱通徑足夠大的渦街流量計。
(2)浴室的負荷與本案例具有相同的性質
大多數單位都有浴室，浴室的熱水箱如果是用蒸汽加熱，則管內蒸汽一般都達到很高的流速，需要采取與上述相同的方法來處理。
