一、存在問題

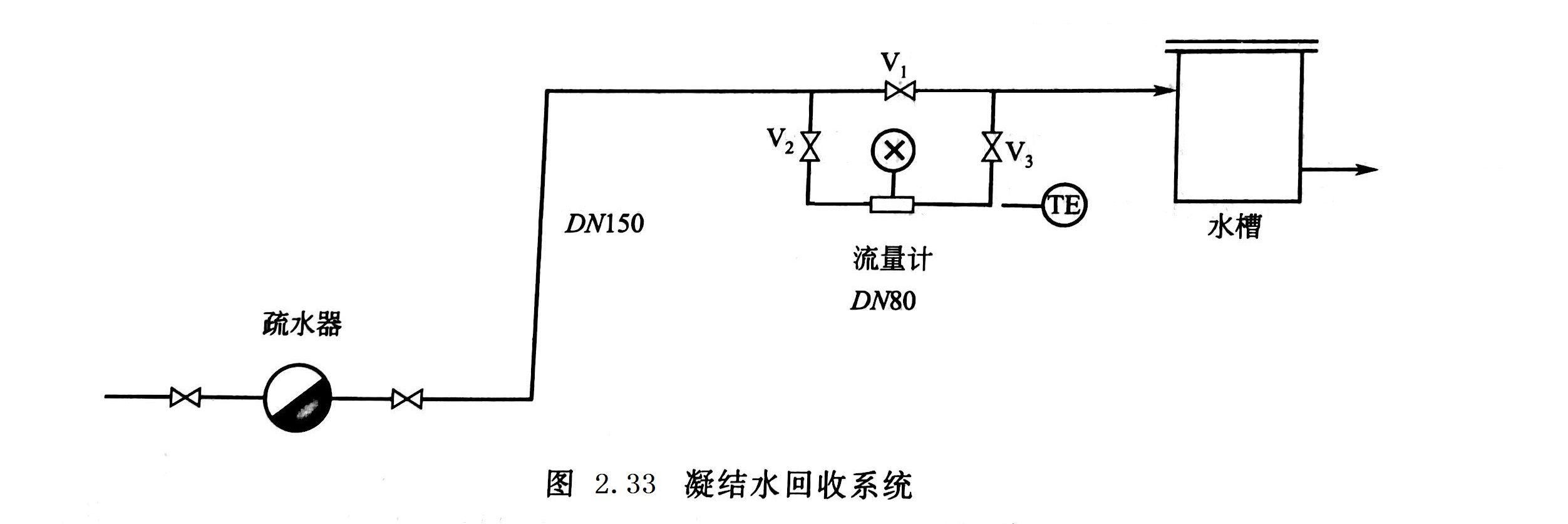

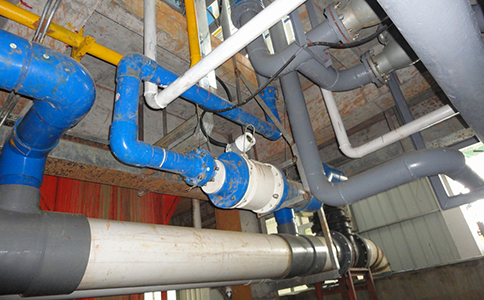

廣東某卷煙廠在開展節能活動中有一個項目，是將安裝在地面上的板式換熱器出口的凝結水，利用疏水器背壓，送到設在鍋爐房二樓的回收熱水槽。為了對回收熱量進行核算，在回收管上安裝了低電導率電磁流量計，其流程如圖2.33所示。
為了不使疏水器背壓升得太高，疏水器到回收熱水槽之間的管道直徑放大到DN150。為了減小阻力，回收水流量選用低電導率電磁流量計。但此流量計投運后，示值超過滿度，將其測量上限放大了3倍，流量示值仍超滿度。對于DN80的低電導率電磁流量計，此時量程上限為180t/h，而該廠3臺燃油鍋爐總的蒸發量才 30t/h，顯然低電導率電磁流量計指示的流量值不正確另有其他問題。
二、分析與診斷
(1)該廠的設計方案是合理的
該廠利用疏水器背壓輸送凝結水的方法是合理的。如果采用凝結水泵輸送，除了增加泵、凝結水緩沖槽的投資外，還要考慮緩沖槽的水位控制。而采用凝結水背壓輸送，既節省投資，又簡化了操作和管理，適合距離不太遠的輸送。
(2)采用低電導率電磁流量計測量凝結水流量是合理的
在圖2.33中，將閥V1關閉，電磁流量計就開始工作，不增加系統阻力。
(3)低電導率電磁流量計指示滿度原因分析
① 校零試驗
要求用戶做電磁流量計校零試驗，結果是，打開旁通閥V1并關閉流量計的上游切斷閥V2，或者僅僅打開旁通閥，流量計示值均回零。顯然，流量計工作正常。
②懷疑蒸汽進入流量計
凝結水在從疏水器內排出之前，因壓力較高，所以汽液相平衡溫度也較高。例如壓力為0.6MPa G，溫度約為164℃。
凝結水從疏水器排出之后，由于突然減壓，部分凝結水因閃蒸變成蒸汽，溫度也隨之下降。例如疏水器出口處壓力為0.1MPa G時，溫度降到121℃。
凝結水在管內上行時，隨著靜壓的逐漸降低，不斷有一定量的凝結水被蒸發，因此，蒸汽逐漸增多。這些蒸汽在閥 V1關閉之前，是在 DN150水平管的上部流向回收熱水槽。凝結水則貼在管道底部流向回收熱水槽。而當閥 V1被關閉后，蒸汽只能與水一起，經低電導率電磁流量計流向熱水槽。
水和蒸汽的混合物流過低電導率電磁流量計時，電磁流量計的電極難免要被混合物中的蒸汽覆蓋，由于蒸汽導電性很差，就使兩電極之間呈高阻狀態。因?yàn)閮呻姌O之間的電阻就是電磁流量傳感器的信號源內阻，內阻增大后，受外界干擾，使流量計輸出指示滿度。
三、建議
綜上分析，低電導率電磁流量計指示滿度是因蒸汽進入電磁流量計測量管。而蒸汽所以進入測量管，是因蒸汽原有的通道被阻斷，在無路可走的情況下，只得與凝結水一起經流量計測量管流向回收熱水槽。所以須給蒸汽另外提供一條通道。

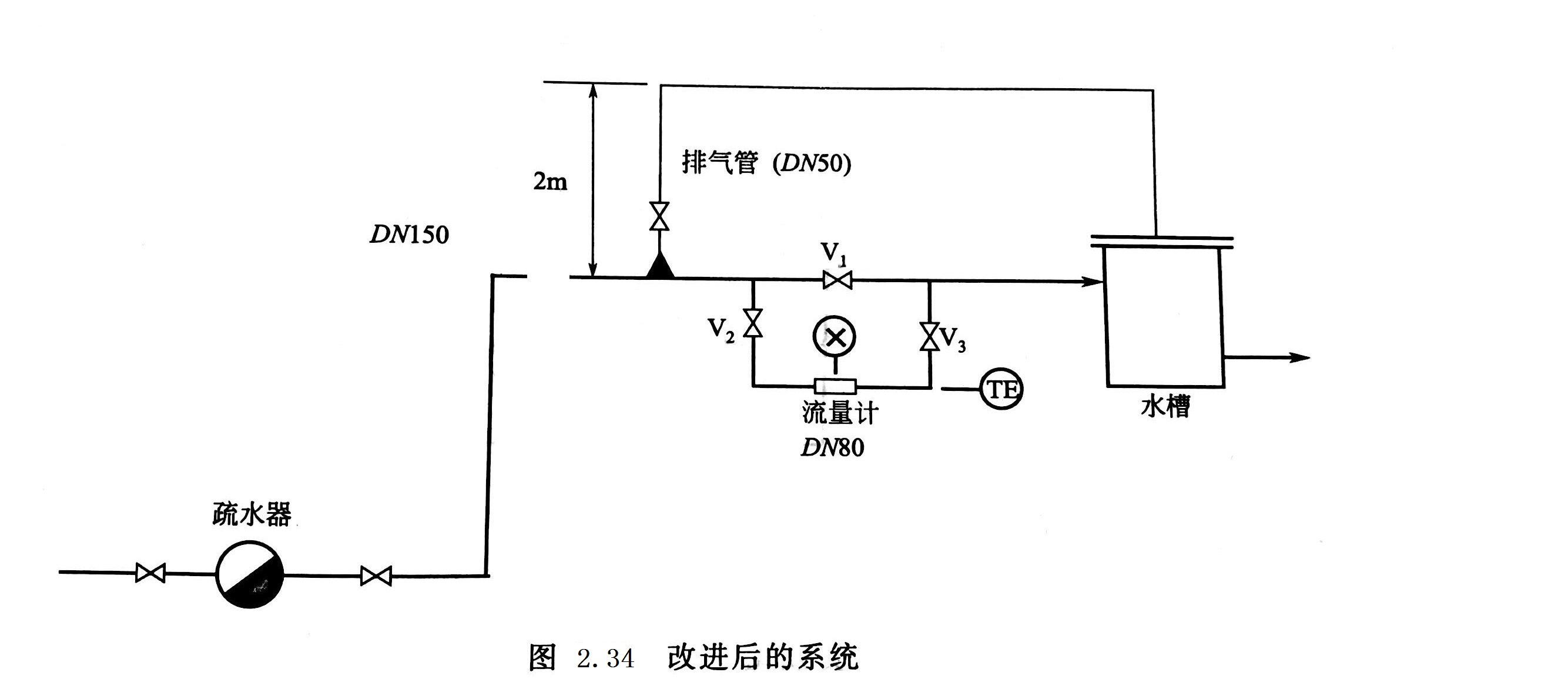

在圖2.34中，增設一根DN50的蒸汽管，從DN150水平管道頂部通向回收熱水槽。
在正常情況下，DN150的水平管段并不充滿凝結水，但為了防止流量較大時，由于電磁流量計及相關的DN80管的阻力引起V1閥前壓力有些許升高，以致凝結水從DN50蒸汽管流向回收熱水槽。DN50蒸汽管設置2m高的龍門架。
四、反饋的信息
用戶按上述建議增設蒸汽管后，低電導率電磁流量計工作正常。
五、討論關于流動脈動問題。
疏水器疏水是間歇的，在疏水閥兩端壓差恒定的情況下，從疏水器排出的凝結水流量隨時間變化的關系是一個方波，由于疏水量的平均值有變化，所以方波寬度和兩個方波之間的距離并不規則。
