存在問題
某公司所屬熱電廠向距離1km處的化工事業部供過熱蒸汽，管道公稱通徑400mm，供方在這根管道的始端安裝了一套DN400的孔板流量計，需方在這根管道的末端安裝了一套相同直徑、用同一張孔板計算書、由同一個儀表廠制造的孔板流量計，但兩套流量計投入運行后，需方的一套指示正常，需方從產品產量和蒸汽單耗定額計算，流量計是準的，但供方的一套流量計示值比需方低15％左右。反復檢查這套儀表的各組成部分，均查不出問題。由于按有關規定應以供方表計計量結果進行財務結算，因而難煞了當事人。
后來儀表維修工拿來手持終端（操作器）用“湊答數”的方法對供方流量計的差壓變送器的零點進行遷移，當零點遷移了-600mmH2O（約6kPa）時兩套儀表示值相符，而且蒸汽流量增大和減小的時候，兩套表示值都基本相符。這樣一晃就是5年。
最后公司計量管理部門來了新的領導，認為這樣處理不符合計量管理規范，遂責成對口的一位資深技師想辦法解決這一問題。
分析與檢查
這套流量計所包括的各臺變送器、傳感器及二次表已反復校驗多次，均是準確的，功能也正常，導壓管多次排污掃線，也都不堵不漏，所以不懷疑儀表本身存在問題。
在問清該計量點的蒸汽溫度壓力參數、流量測量范圍、差壓上限、流體流向、差壓裝置取壓方式、冷凝罐等情況后，根據現場徑距取壓，兩取壓口之間距離為600mm，剛巧與壓變送器遷移量相等這一情況，懷疑冷凝罐前正壓管內可能積

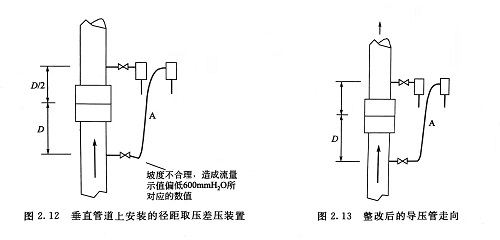

滿凝結水，所以建議提問者開該段管的保溫層，檢查該段管的表面溫度和坡度是否符合規范要求。提問者反饋信息說段管是冷的，根部閥為DN6針形閥，而且所描述的坡度（如圖2.12所示）。于是斷定，本該充滿蒸汽的A管內，現已充滿凝結
水，凝結水在這段管內聚集是因?yàn)槠露炔环弦蟆９軓母块y起不僅不是保持規定坡度爬高，而且向下走一段，形成U形水封，所以這段管的凝結水無法靠其重力順暢地返回母管。
A管內的凝結水，由于流體靜力學的作用，對正壓冷凝罐內的靜壓產生抽吸作用，從而使差壓產生負方向600mmH2O的偏移（1mmnmH2O=9.80665Pa)
解決這一問題的方法是將A管垂直部分縮短一段（約50mm），然后將下垂部分導壓管整形，改成（如圖2.13所示）。
反饋的信息
提問者按規范要求改裝了A管（如圖2.13所示），儀表消除了差壓信號的傳遞失真從而做到與需方表計示值基本相符。
