1、科氏力質量流量計的工作原理
U型管科氏力質量流量計在石油化工生產裝置中應用最廣泛?？剖狭|(zhì)量流量計是以科里奧利效應為工作原理，是一種利用流體在振動管中流動，從而產生與質量流量成正比的科氏力的原理，制作而成的一種直接測量管道內介質流量的測量儀表，科氏力質量流量計主要是由變送器與傳感器兩個部分組成。主體上的傳感器通過法蘭與管道連接，用于對介質流量信號的檢測；而表頭部分的變送器帶有微處理器功能，主要用于傳感器驅動，以及對傳感器傳來的信號進行轉換輸出，最終實現遠傳到控制系統。在科氏力質量流量計的流量管中設置了溫度電極，用于測量流體介質的溫度。U型管科氏力質量流量計的基本結構比較復雜，如圖1所示：

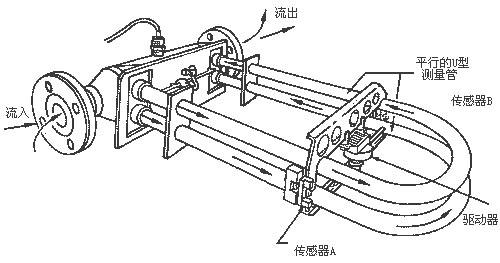

圖1 U型管科氏力質量流量計的基本結構圖
流量計的測量管是由兩根平行的U型管組成，流體介質從U型管的一端流入，從U型管的另一端流出。電磁激振裝置安裝在U形管頂端，而驅動器由永久磁鐵與激振線圈組成，用于驅動U形管，使U形管按固有頻率垂直于管道振動。在U型管的兩個直管管端處分別設有一個檢測器，檢測器能夠檢測U形管管端的位移情況，并監控驅動器的振動情況，檢測器測量出兩個U形振動管之間存在的振動時間差，然后，測量信號傳輸?shù)睫D(zhuǎn)換器，通過轉換器測出流經傳感器的流體介質的質量流量，達到流量計量的目的。
2、 科氏力質量流量計的特點
（1）在石油化工生產裝置中，科氏力質量流量計主要用于直接測量工藝管道內流體介質的質量流量，以及流體介質的密度，并通過帶有微處理器功能的變送器進行遠程信號傳輸。
（2）科氏力質量流量計的計量精度極高，其計量精度在0.2%～0.1%，并具有較好的耐低溫性能。
（3）科氏力質量流量計在石油化工生產裝置中的應用范圍比較廣泛，主要用于測量工藝管道中流經的各種單獨介質的流體、各種漿液、非牛頓流體、有足夠密度的中高壓氣體、高黏度流體、含有微量氣體的液體、懸浮液等，能夠充分滿足石油化工生產裝置對質量流量的計量要求。但是，不能用于測量管道中流經的密度太低的低壓氣體等流體介質，當工藝管道中流體介質中含有氣體時，在含氣量超過某一值時，會明顯地影響科氏力質量流量計的測量值，導致測量結果不準確，因此，科氏力質量流量計不能用于氣液二相流的測量。
（4）在石油化工生產裝置中，應用的科氏力質量流量計對于安裝要求低，因?yàn)榭剖狭|(zhì)量流量計對應對迎流流速分布不敏感，所以，該儀表對上下游直管段的要求不高。
（5）科氏力質量流量計測量管的振動幅度比較小，由于其通過法蘭螺栓與工藝管道直接連接，可為非活動部件，在流量計管道內部測量管路內沒有可動部件與阻礙件，在生產裝置中，科氏力質量流量計具有運行可靠、操作方便、維修率低、便于維護的特點。
