造紙紙漿專用電磁流量計產品特點：
造紙紙漿專用電磁流量計采用耐磨的聚氨酯或四氟襯里，不銹鋼涂碳化鎢電極，雙頻信號處理漿料型轉換器，可以有效準確的計量紙漿的高濃度、高磨損、強干擾的流量問題。造紙紙漿專用電磁流量計較一般的流量計不同之處在于轉換
器電路對信號的處理方式，一般的電磁流量計只能測量單相導電液體介質，如果介質中含有固體顆粒如水煤漿、水泥漿、紙漿、砂漿、充填用礦漿、污泥或者含有如鐵粉、礦粉等導磁顆粒，普通的電磁流量計就無法正常使用，會出現示指來
回波動等現象，此時就要用專用的漿料型流量計。
造紙紙漿專用電磁流量計測量原理：
造紙紙漿專用電磁流量計測量原理是基于法拉第電磁感應定律，專門針對水煤漿、高溫濃度紙漿以及其他漿液的特性設計開發的，采用獨特的高頻勵磁方式，抗干擾能力強，低流速（0.5米流速以下）計量精確，適合各種漿液的計量。流量計的測量管是一內襯絕緣資料非導磁合金短管。兩只電極沿管徑偏向穿通壁固定在測量管上。其電極頭與襯里內外表根本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的偏向上發生一磁通量密度為Ｂ的任務磁場。此時，假如具有必然電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與均勻流速V的乘積。
造紙紙漿專用電磁流量計產品特點:
1、能在高壓、高磨損、高流速、含鐵磁性介質的工作條件下穩定可靠的計量各種礦漿及液體的流量。
2、該產品在煤礦、鐵礦、水煤漿計量等場所得到廣泛應用，受到廣大用戶的一致好評。
3、轉換器采用獨特的高頻勵磁方式，抗干擾能力強，低流速（0.5 米流速以下）計量精確，適合各種漿液的計量。
4、傳感器采用聚氨酯內襯或加鋼網 PFA 內襯，表面做耐磨及鏡面處理，耐高壓、耐磨損、抗負壓能力強，儀表使用壽命長。電極采用不銹鋼涂覆碳化鎢外插式電極結構，這種獨特的電極結構形式，使儀表襯里即使被磨損成為一張紙的厚度，儀表也能正常工作，其使用壽命是傳統電磁流量計的5倍以上。

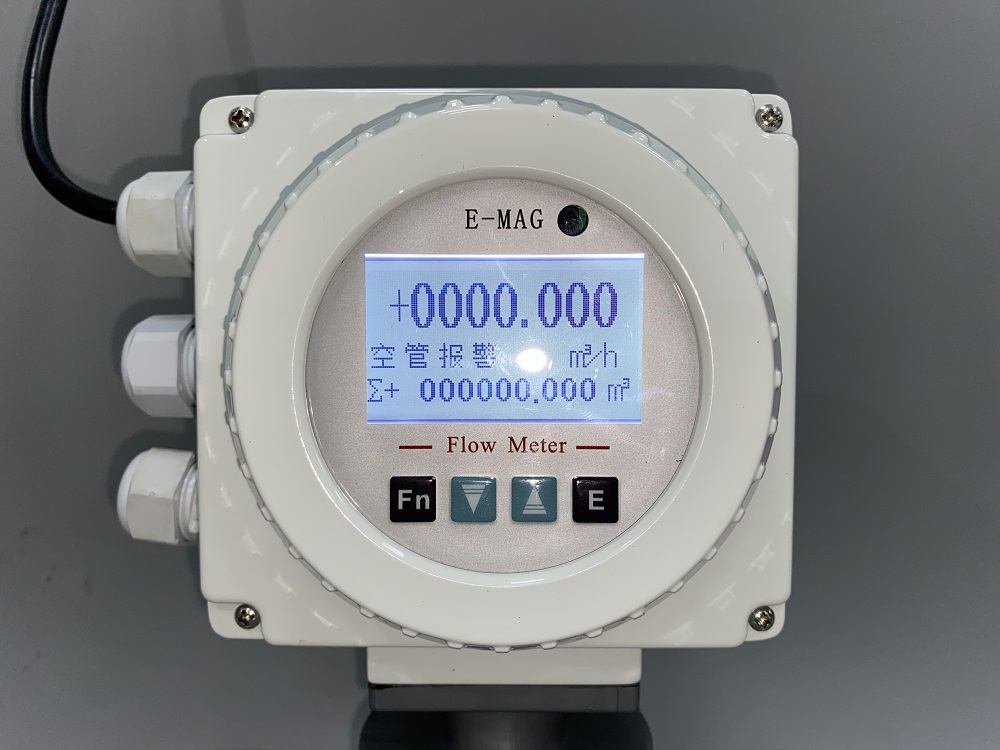

5、轉換器安裝在管子上與標準（型）≤900 旋轉顯示屏改善了一體型流量計的可見度，采用液晶背光式顯示可使直射陽光下或暗室內的讀數變得容易。
6、轉換器智能化程度高，具有自診斷報警輸出、空負載檢測報警輸出、流量上下限報警輸出、兩極流量值報警輸出等功能。
7、轉換器轉換器獨特的抗雷擊保護功能（12KV,1000A），儀表使用更安全。
8、造紙紙漿專用電磁流量計流體的選擇：電磁流量計被測量的介質必須是導電的流體。嚴格的說，除了高溫流體之外，只要是電導率≥5us/cm的任何流體，都可選用電磁流量計來測量，而非導電的氣體、蒸 汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
造紙紙漿專用電磁流量計產品參數:
公稱通徑： | DN25 ～ DN800mm |
公稱壓力： | 0.6~16MPa |
精 確 度： | 示值得±0.5% |
襯里材料： | 聚氨酯、氯丁橡膠、F46、PFA |
電極結構： | 外插式 |
介質溫度： | -10℃ ～ +160℃ |
環境溫度： | -35℃ ～ +60℃ |
電 導 率： | ≥5μs/cm |
防爆標準： | Exdia[ia Ga]qIICT6Gb |
主 電 源： | 220VAC、24VDC |
輸出信號： | 脈沖輸出、4 ～ 20mADC模擬輸出 |
防護等級： | IP67 |
雷擊保護： | 12KV，1000A，歸并入電源、外部輸入和輸出端子 |
失 電： | EEPROM保留總流量數據10年 |
襯里選擇：一般根據測量介質決定。
襯里材料 | 主要性能 | 介質溫度 | 適用范圍 |
氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好 2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕 | 80℃ | 水，污水，弱磨損性的泥漿，礦漿 |
聚氨酯橡膠 | 1、具有極好的耐磨性能 2、耐酸、堿腐蝕性能較差 | 70℃ | 中性、強磨損的礦漿、煤漿和泥漿 |
聚四氟乙烯 （PTFE） | 1、幾乎可以抵抗所有化學介質，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕 2、耐磨性能不如聚氨酯橡膠 3、抗負壓能力不如氯丁橡膠 | 100℃（特殊訂貨可選150℃） | 濃酸、堿等強腐蝕性介質、衛生類介質 |
聚全氟乙烯 （F46） | 不耐發煙硝酸、丁基鋰，其他化學性能與聚四氟乙烯基本相同 抗負壓能力高于聚四氟乙烯 | 100℃（特殊訂貨可選150℃） | 濃酸、堿等強腐蝕性介質、衛生類介質 |
電極選擇：一般根據所測的介質，選擇對應適合的電極。
電極材料 | 主要性能及使用范圍 |
含鉬不銹鋼 （0Cr18Ni2Mo2Ti） | 用于工業用水、生活用水、污水等具有強腐蝕性的介質，廣泛應用于石油、化工、尿素、維尼綸等工業 |
哈氏合金B （HB） | 對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕 |
哈氏合金C （HC） | 能耐氧化性酸，如硝酸，混酸或鉻酸與硫酸的混合介質的腐蝕性，也耐氧化性的鹽類Fe3+、Cu2+或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液，海水的腐蝕 |
鈦（Ti） | 能耐海水、各種氧化物和次氯酸、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕。但如果酸中還有氧化劑（如硝酸、Fe3+、Cu2+）時，腐蝕性大為降低 |
鉭（Ta） | 具有優良的耐腐蝕性，和玻璃很相似，除了氫氟酸、發煙硝酸、堿外，幾乎能耐一切化學介質（包括鹽酸，硝酸，硫酸和王水）的腐蝕 |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性介質 |
鉑銥合金 | 幾乎適用于所有化學物質，但不適用于王水和銨鹽 |
