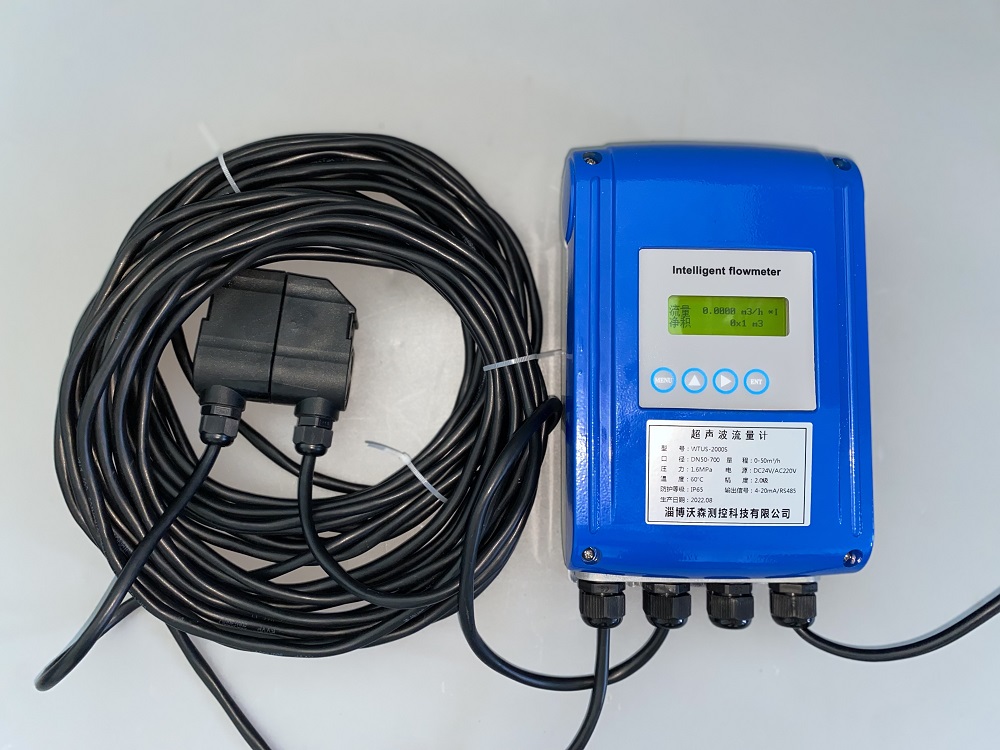

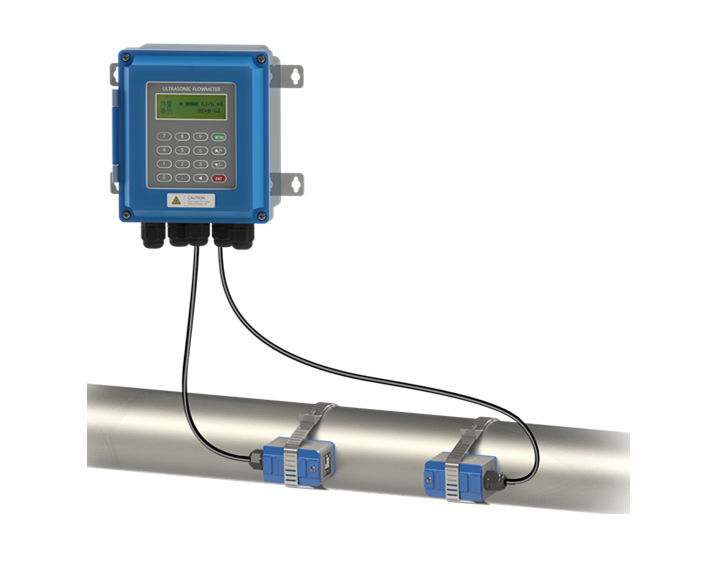

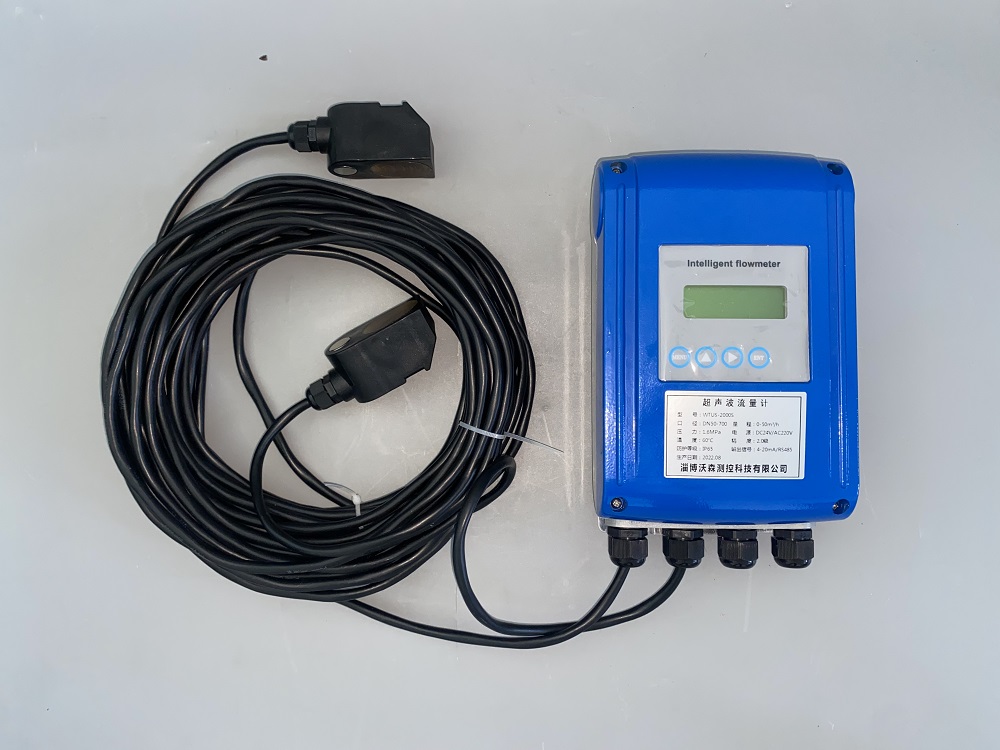

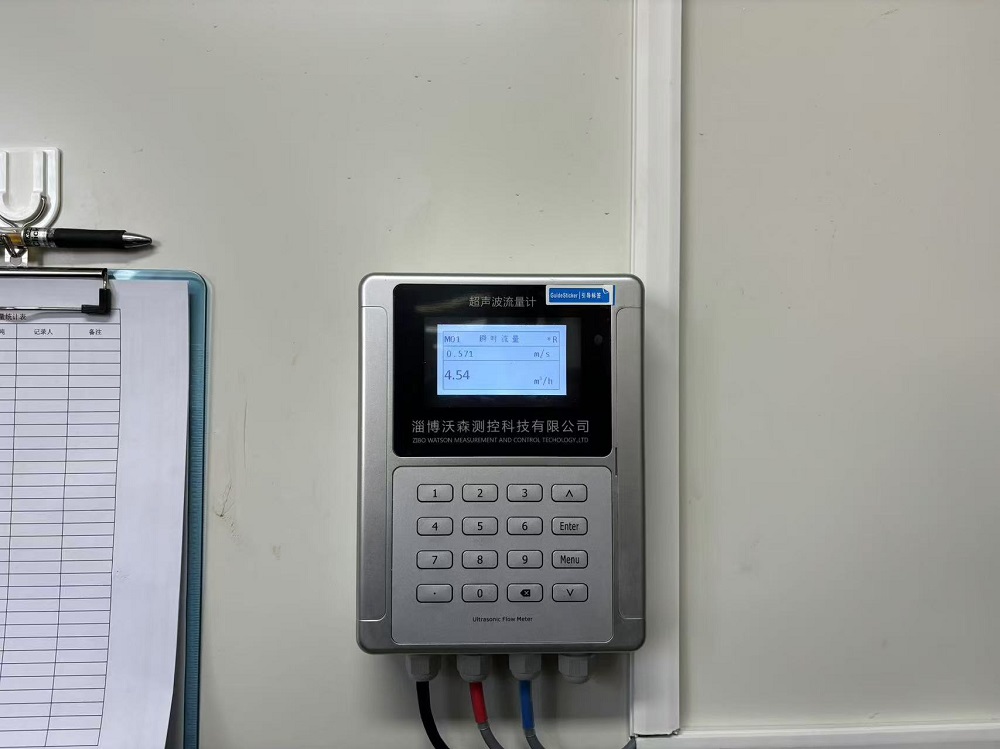

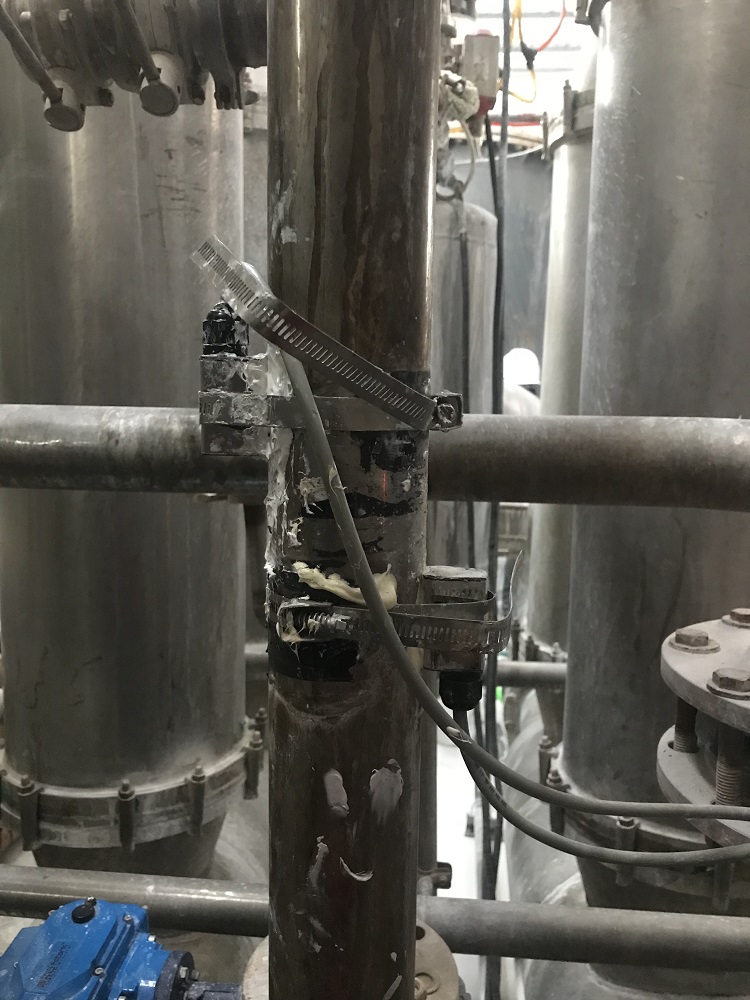

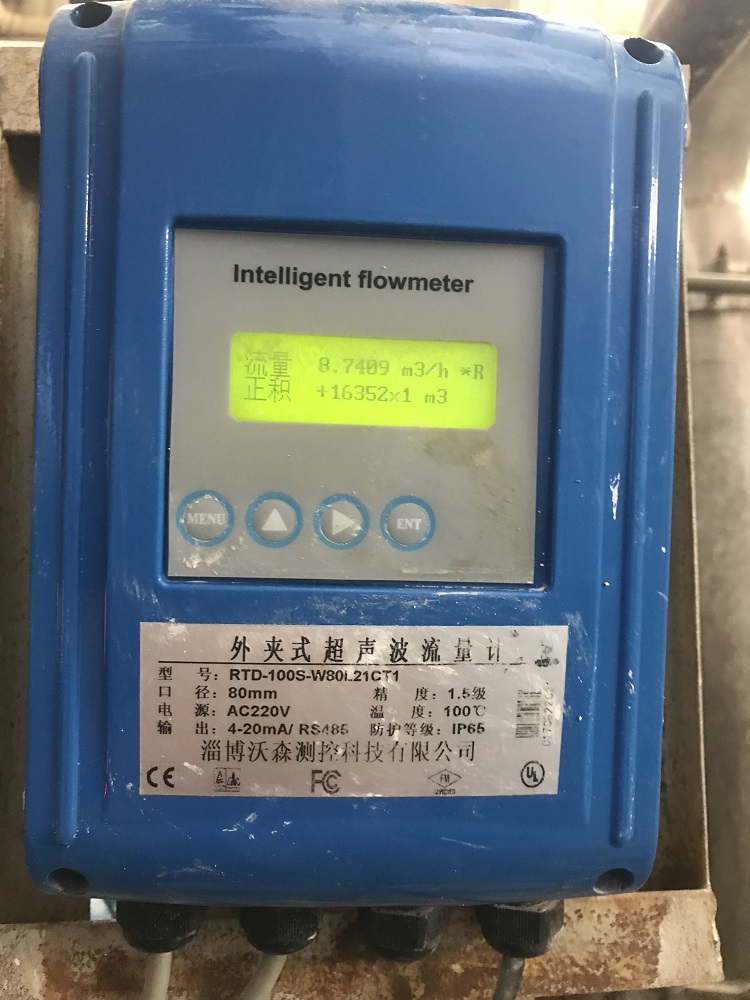

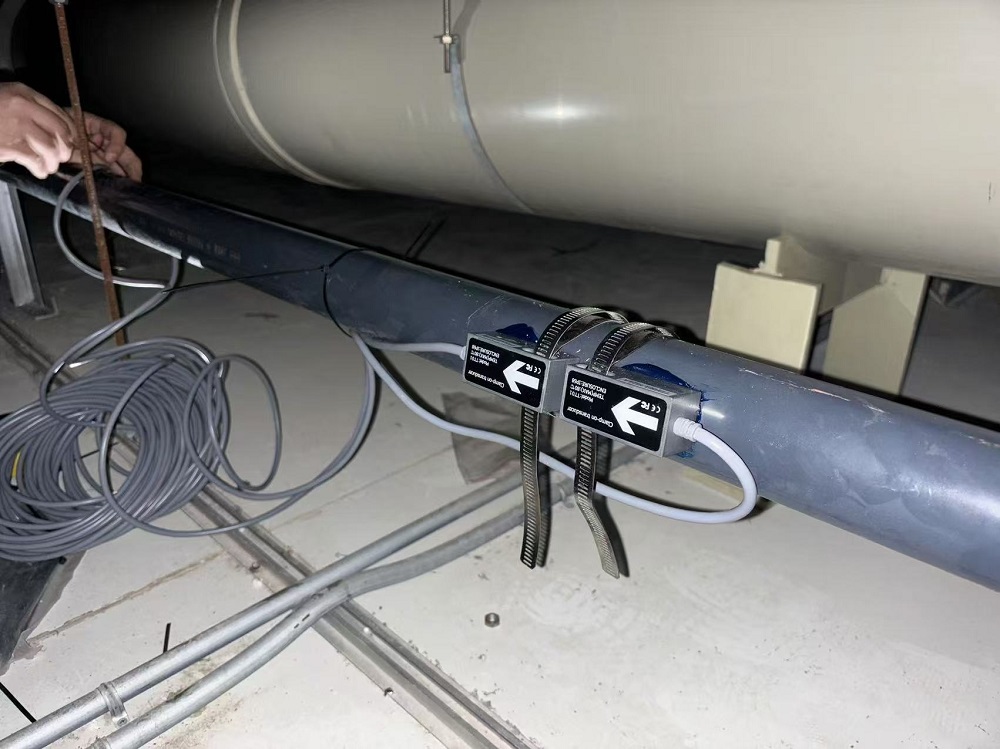

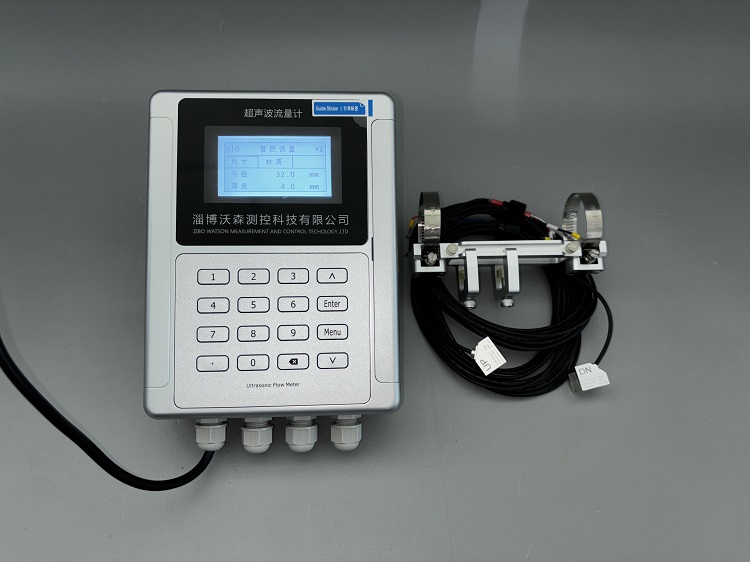

外夾式超聲波流量計產品概述
外夾式超聲波流量計利用了低電壓，多脈沖時差原理，采用高精度和超穩定的雙平衡信號查分發射、差分接收
數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有非常簡單的安裝方式，無需
破管，無需停水，使客戶輕松實現靈活的管道流量的測量。產品還可以配備永久安裝夾具，無需日常維護、長
期提供可信、無漂移的測量。它采用了最先進的數字相關技術和智能自適應聲波技術，是它的測量穩定性更加
突出。同時它使用的聲聚焦技術，使產品在連續測量時的信號接收品質得到顯著增強。
技術參數
測量原理 | 時差相關原理 |
測量管徑 | 夾裝式傳感器：10mm～8000mm或更大，插入式傳感器：管徑≥80mm安裝 |
管壁厚度 | ≤50mm |
管道材質 | 幾乎所有的金屬和致密塑料管，對于混凝土或其他組份管材及有內襯請咨詢 |
夾裝式測量精度 | 管徑＞150mm:±0.5%～±1%;管徑≤150mm:±0.5%～±1.5% |
插入式測量精度 | ±0.5%～±1% |
重復性/線性度 | ±0.1%～±0.3% / 0.5% |
流速范圍 | 0.01～25m/s(正反雙向計量，并可計量凈流量) |
量程比 | 400:1(注：滿足上游10倍管徑直管段，下游5倍管徑直管段，流速大于0.3m/s) |

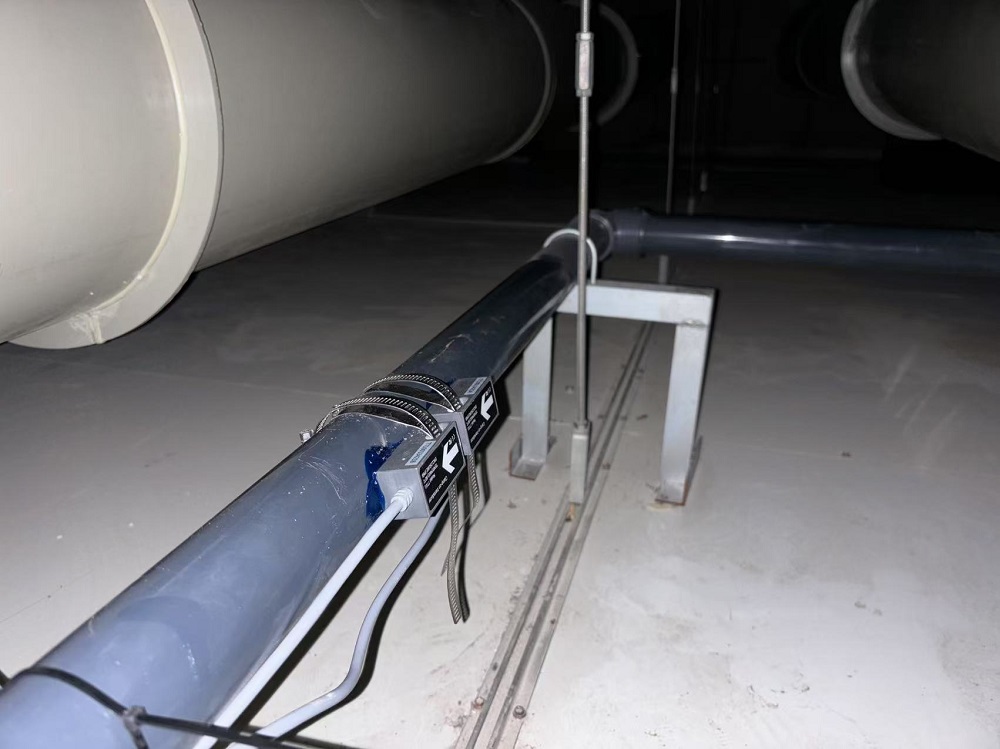

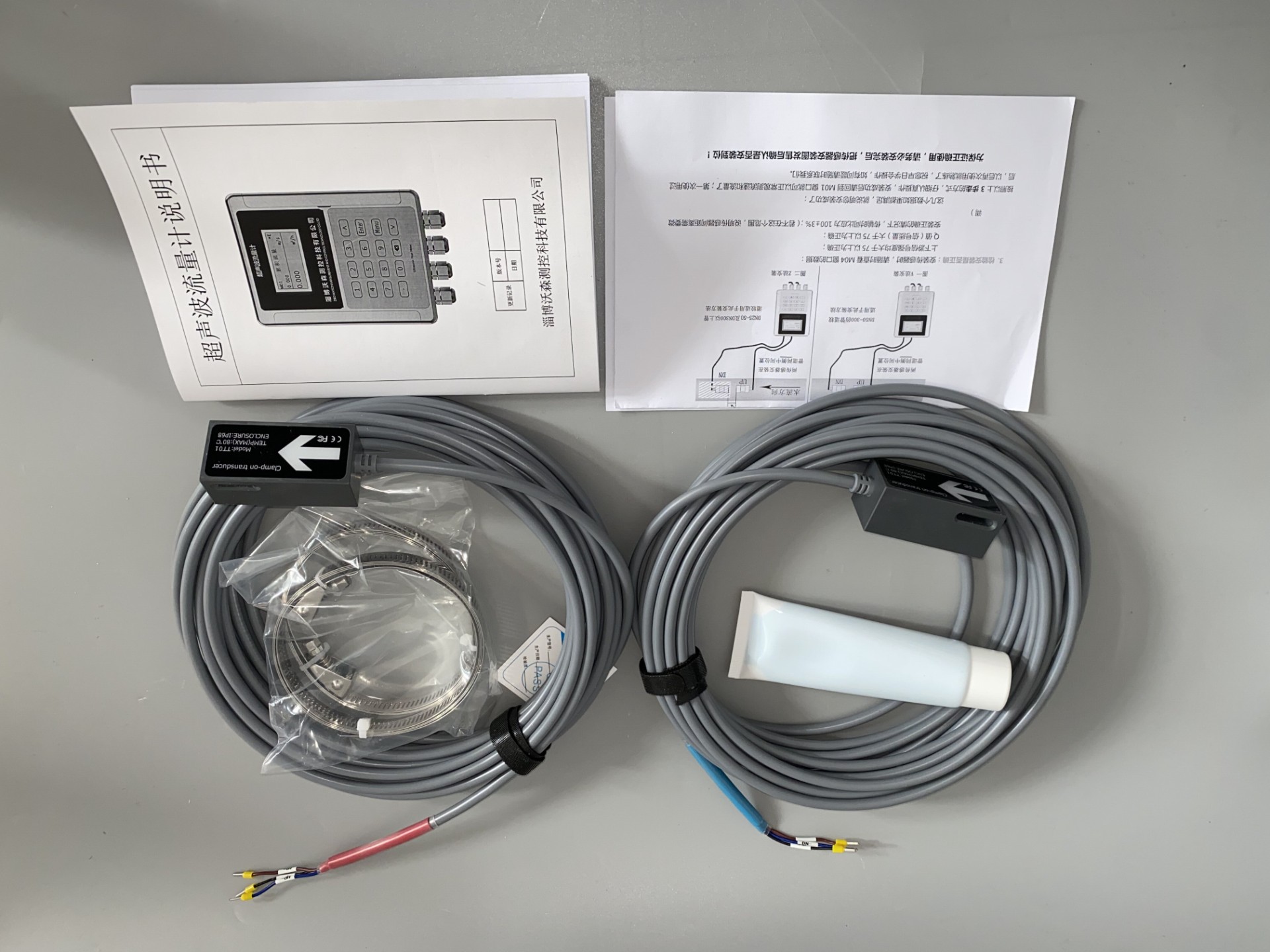

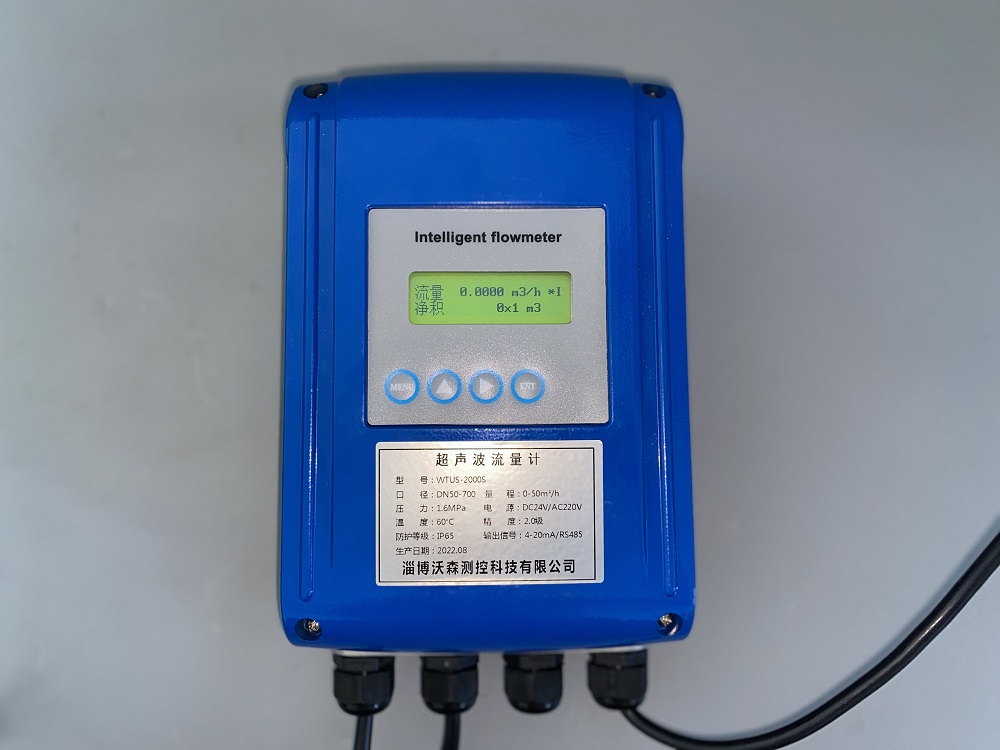

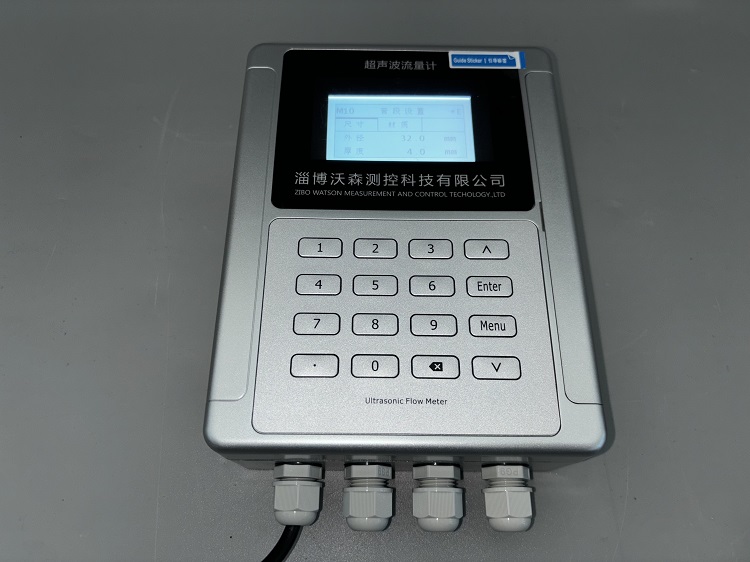

顯示 | 2×10漢字背光液晶顯示，顯示瞬時流量、流速、累積流量、信號狀態 |
電源 | AC85-260V或DC8-36V 50/60HZ |
功耗 | ≤1.5W |
存儲溫度 | -20～70℃ |
模擬輸入 | 3路4-20mA電流輸入，可輸入壓力、溫度、液位等信號； |
可連接兩路三線制PT100鉑電阻，實現熱量測量。 | |
模擬輸出 | 電流信號：1路4-20mA輸出，阻抗600Ω，精度0.1% |
頻率信號：1-9999HZ之間任選，OCT輸出 | |
脈沖信號：正負凈流量及熱量累積脈沖，脈沖寬度6-1000ms | |
數據接口：隔離RS485串行接口，支持MODBUS等協議 | |
通訊協議 | MODBUS協議，M-BUS協議 |
其他功能 | 日月年累積流量自動記憶功能，上、斷電時間和流量管理功能 |

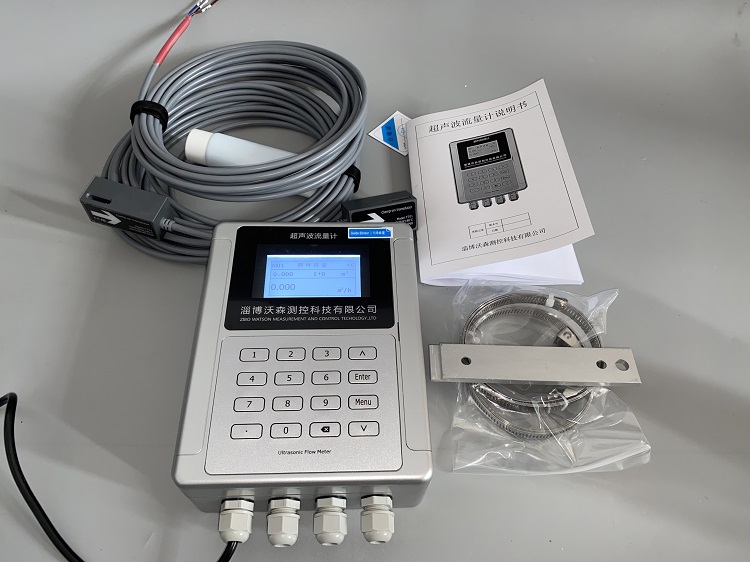

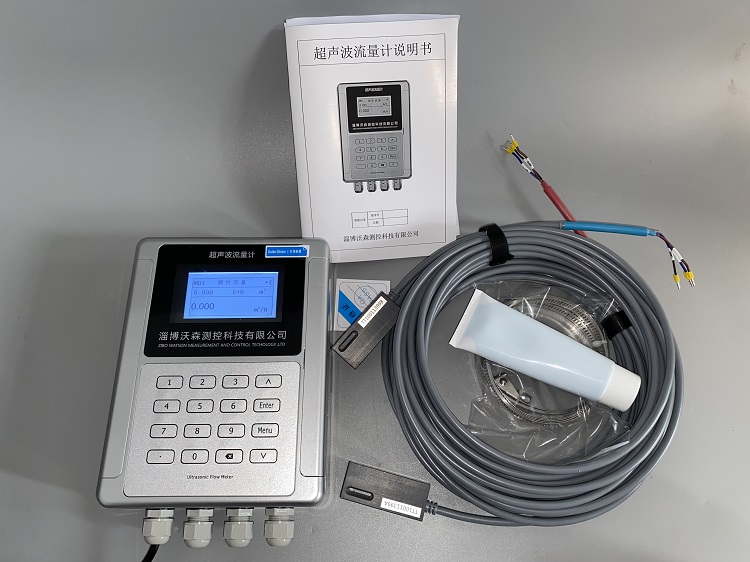

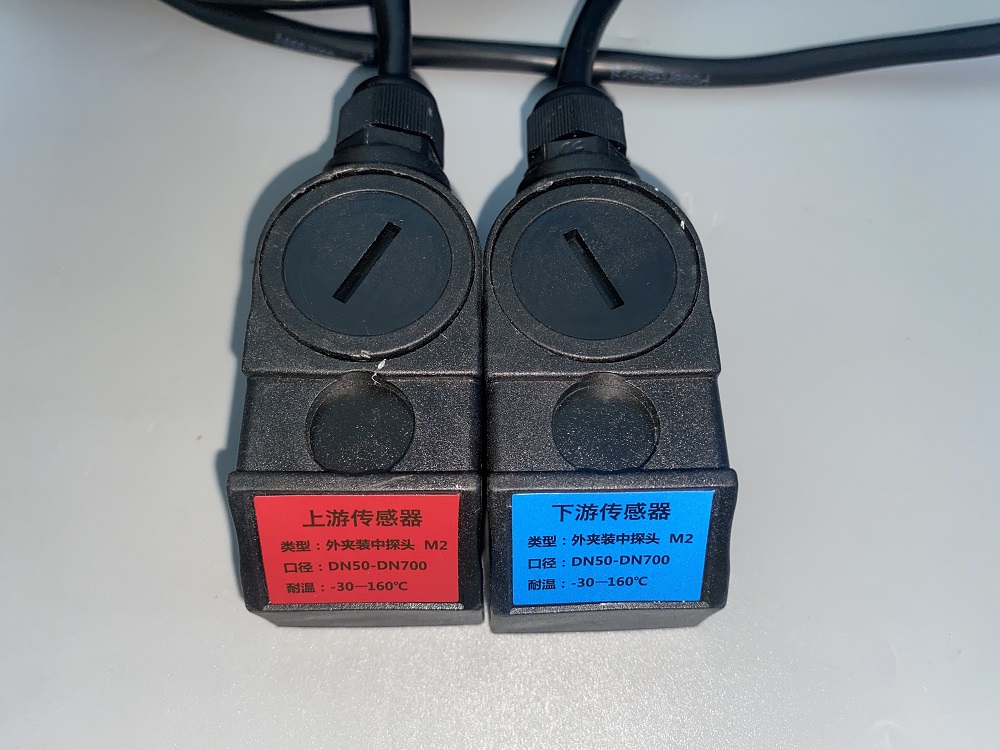

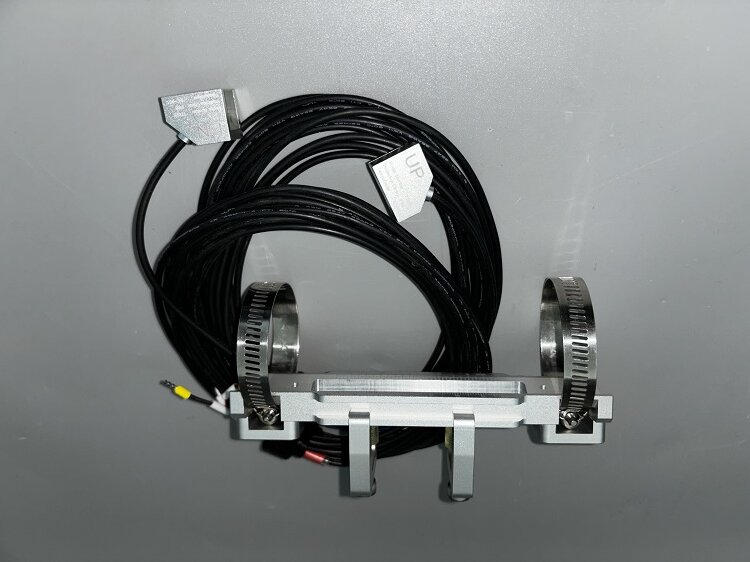

傳感器參數
技術參數 | 標準S1型 | 標準M1型 | 標準L1型 | 高溫S1H型 | 高溫M1H型 | |
適用管徑 | DN15~DN100 | DN50~DN700 | DN300~DN6000 | DN15~DN100 | DN50~DN700 | |
材 質 | ABS | 特殊材料 | ||||
工作頻率 | 1MHz | |||||
安裝方法 | V(N、W)法 | V、Z法 | Z法 | V(N、W)法 | V、Z法 | |
標 定 | 整機配對標定 | |||||
磁 性 | 有 | 無 | ||||
適用溫度 | 0℃~70℃ | 0~160℃ | ||||
防護等級 | IP68（可浸水工作，水深≤3米） | |||||
外形尺寸 | 45*30*30 | 60*45*45 | 80*70*55 | 90*85*24 | 90*82*29 | |
質 量 | 75 | 250 | 650 | 94 | 150 | |
介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 | |||||
介質濁度 | ≤10000ppm且氣泡含量小 | |||||
適用管材 | 碳鋼、不銹鋼、鑄鋼、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。 | |||||
管道襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。 | |||||

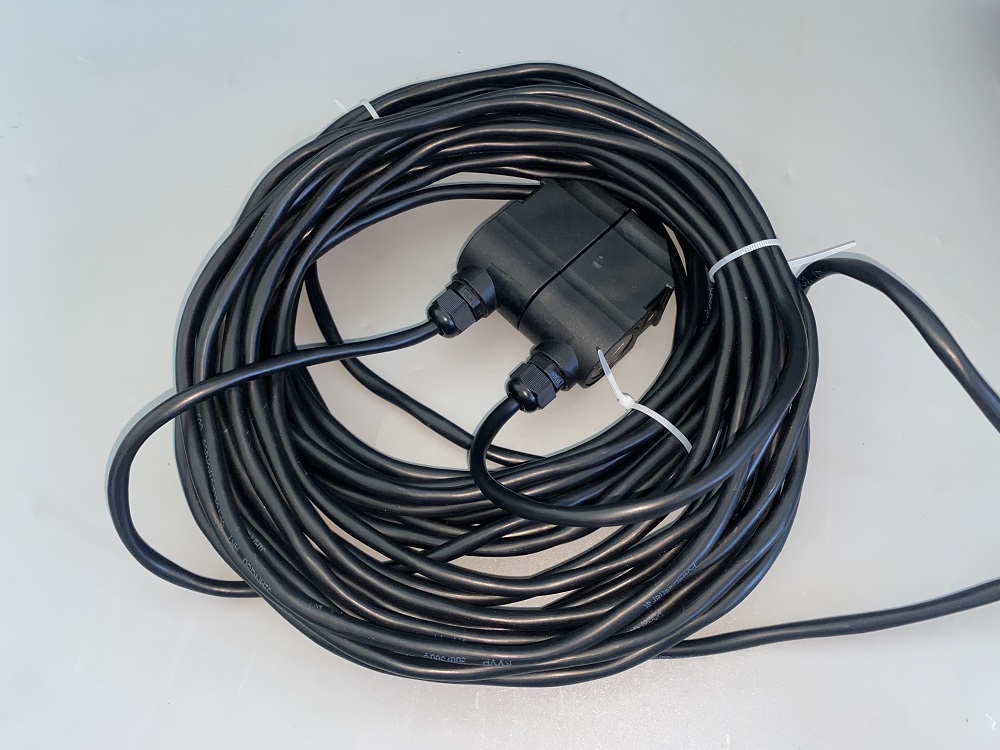

信號電纜 | 專用屏蔽電纜，單根可加長到500米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 | |||||
