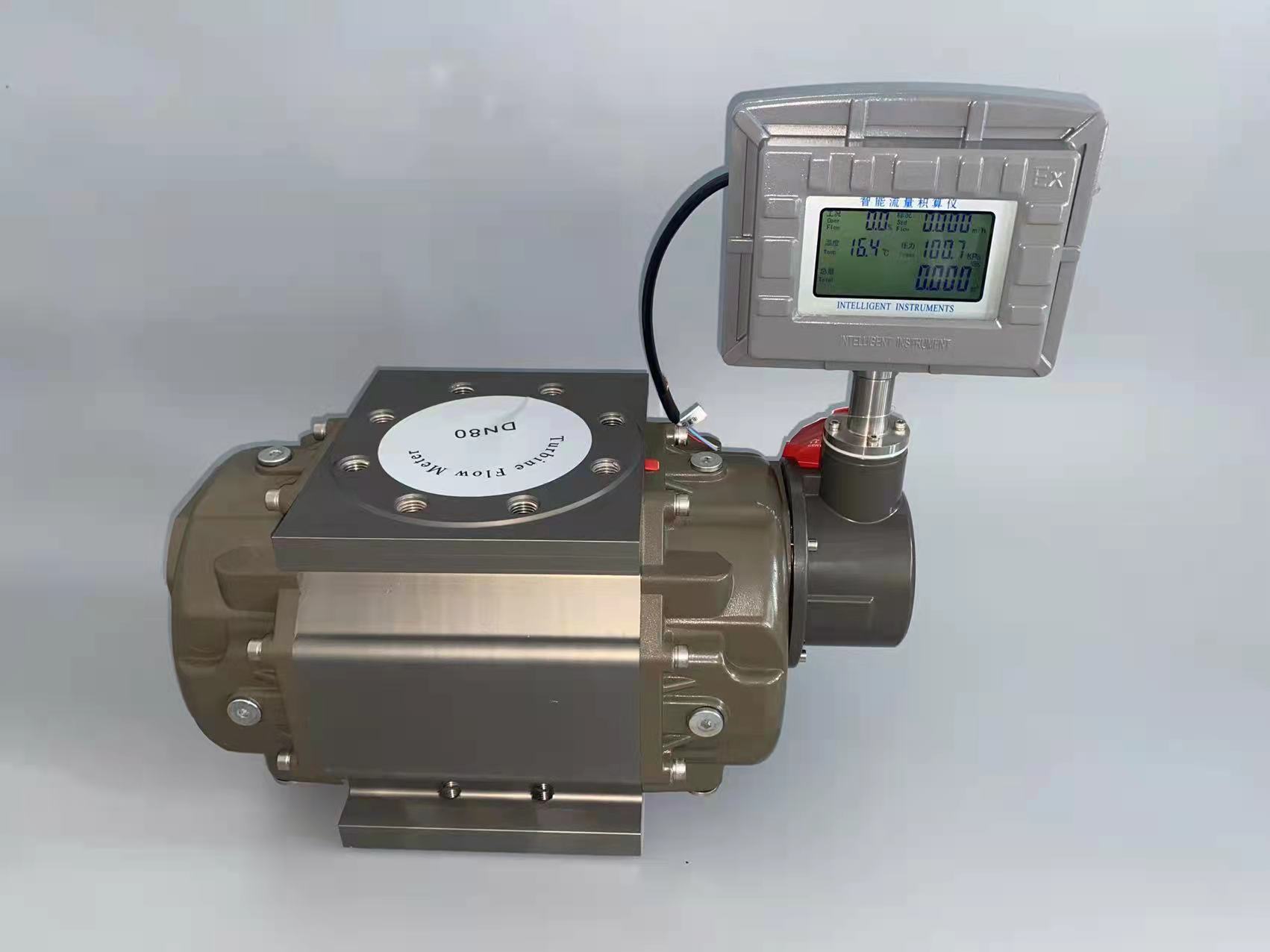

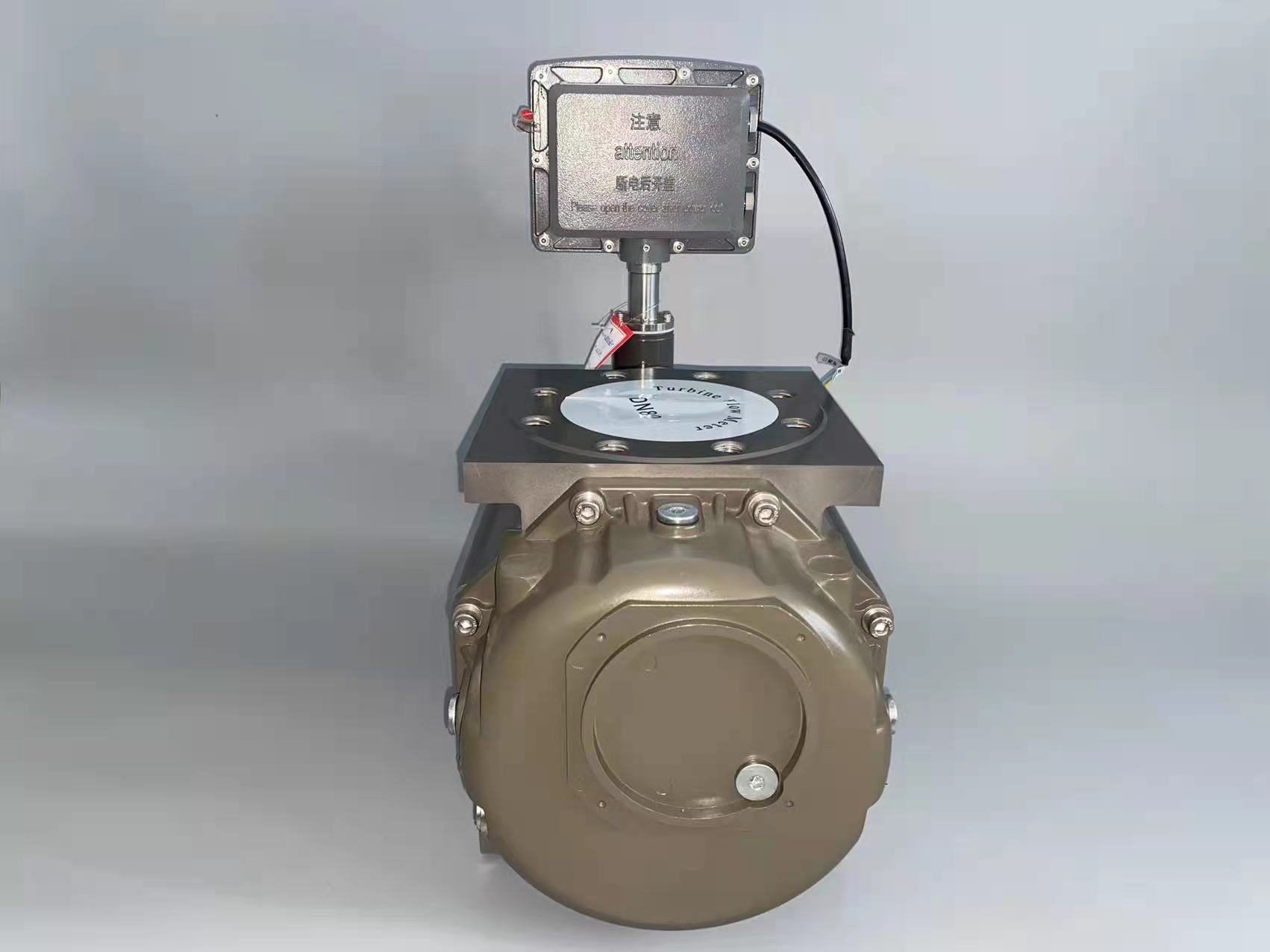

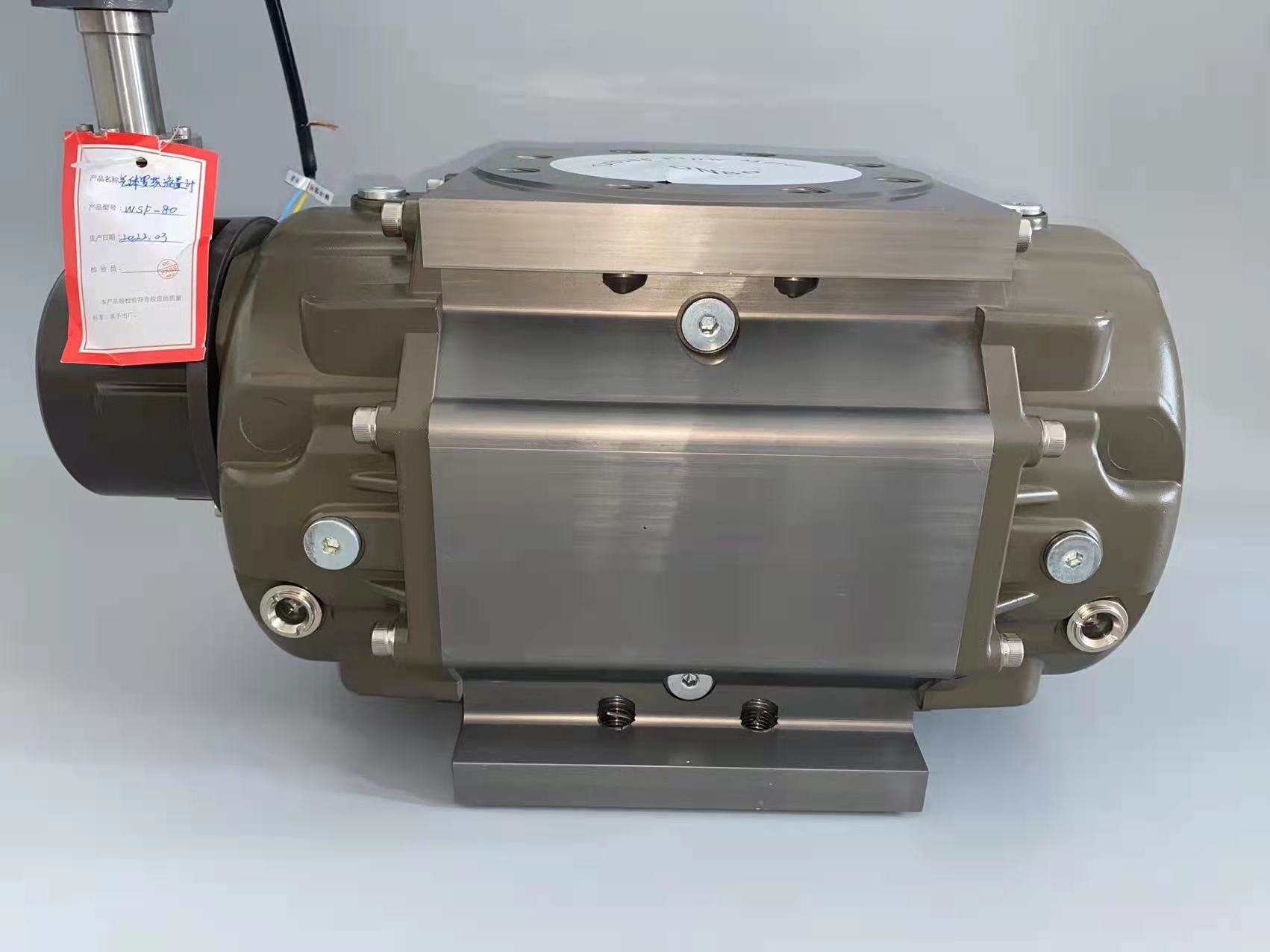

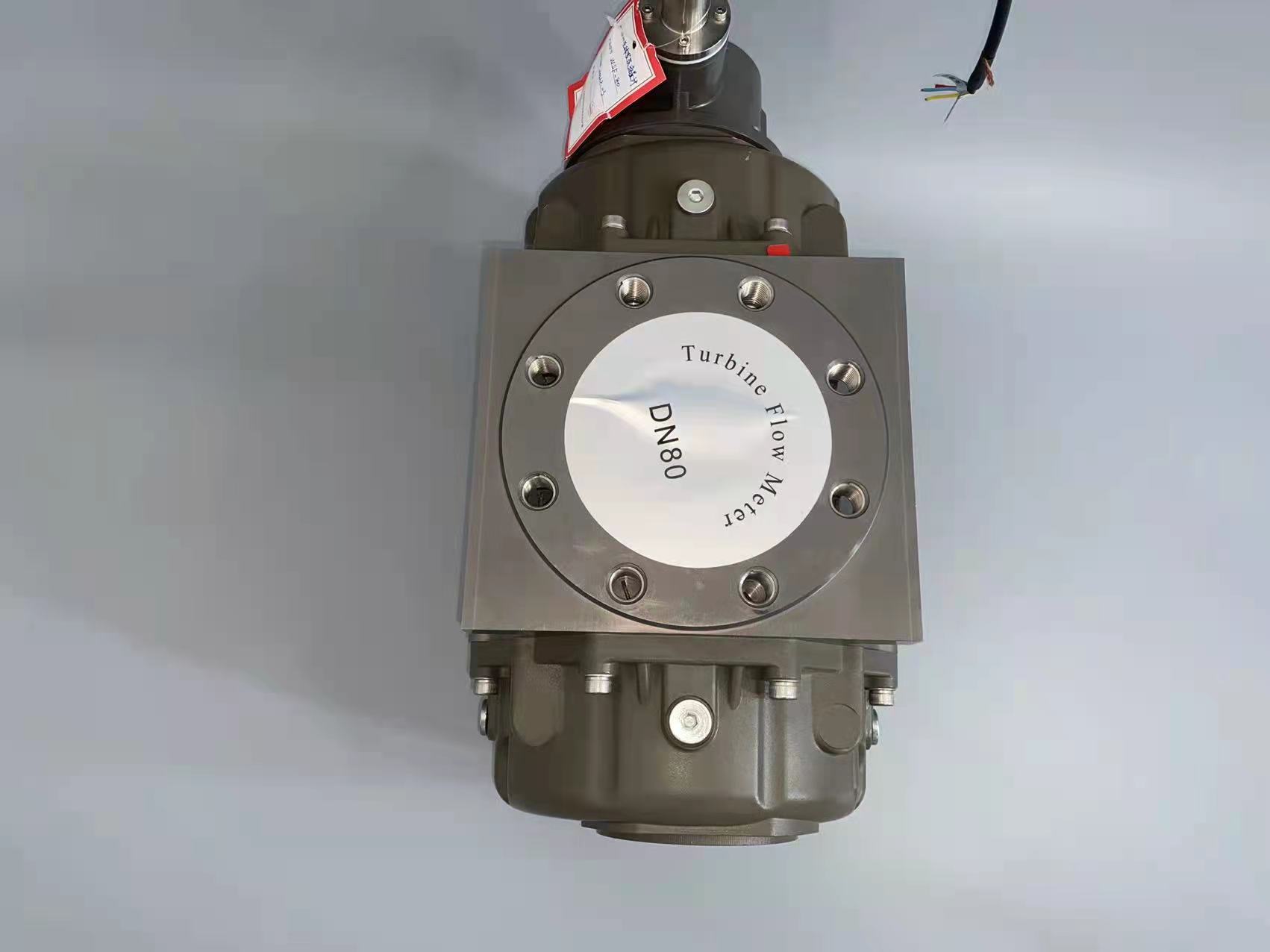

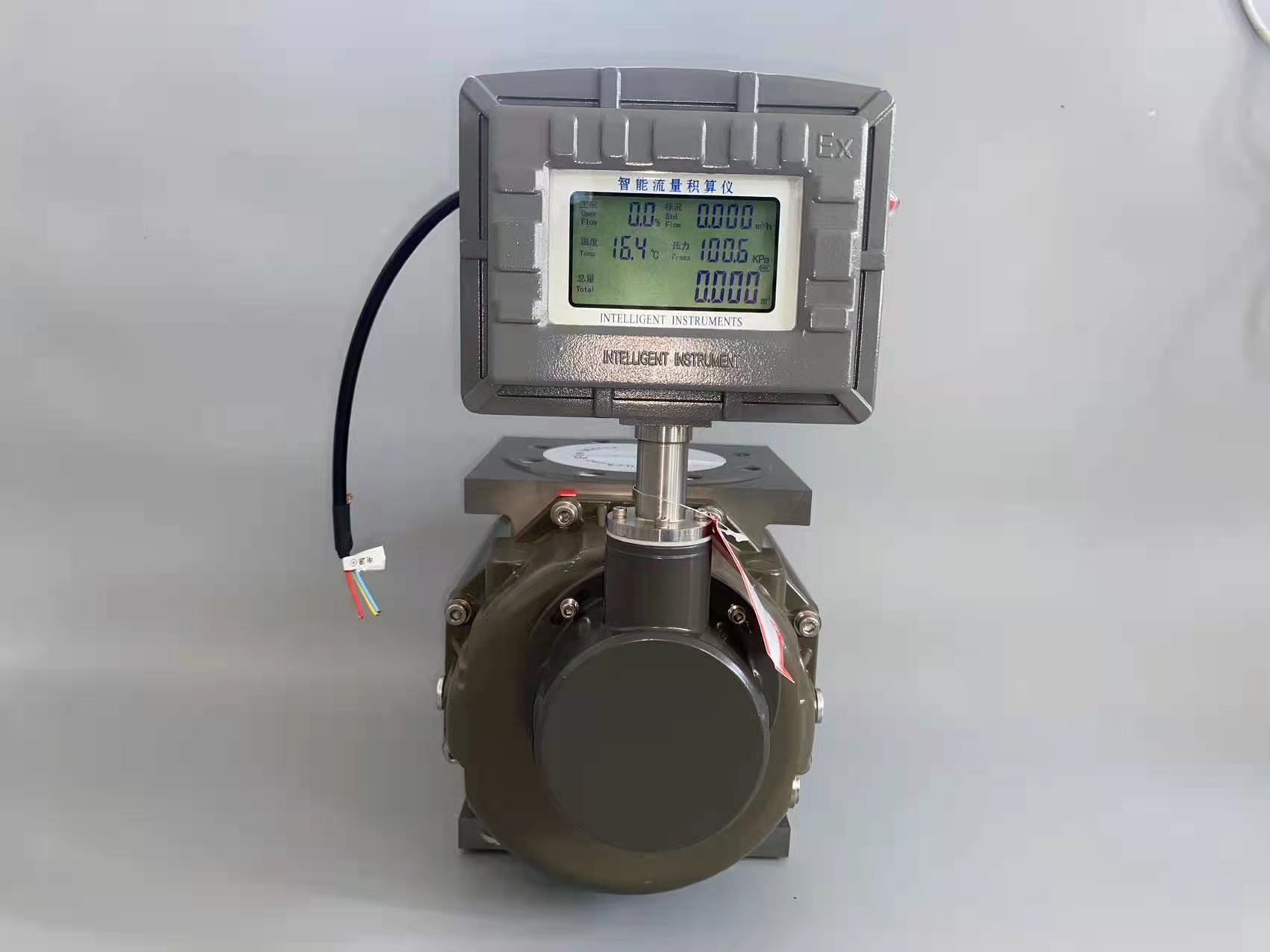

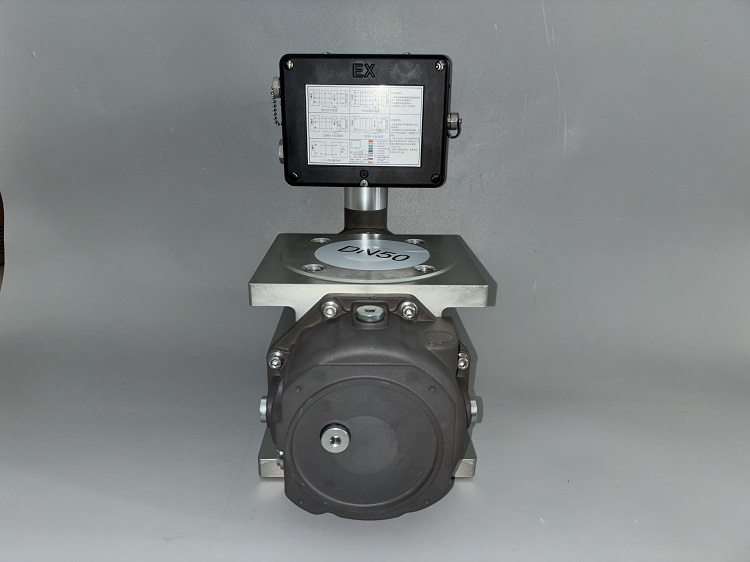

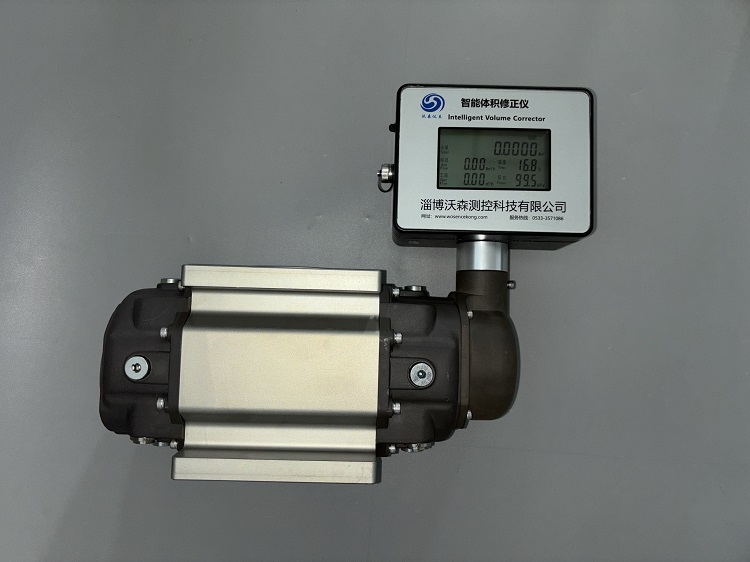

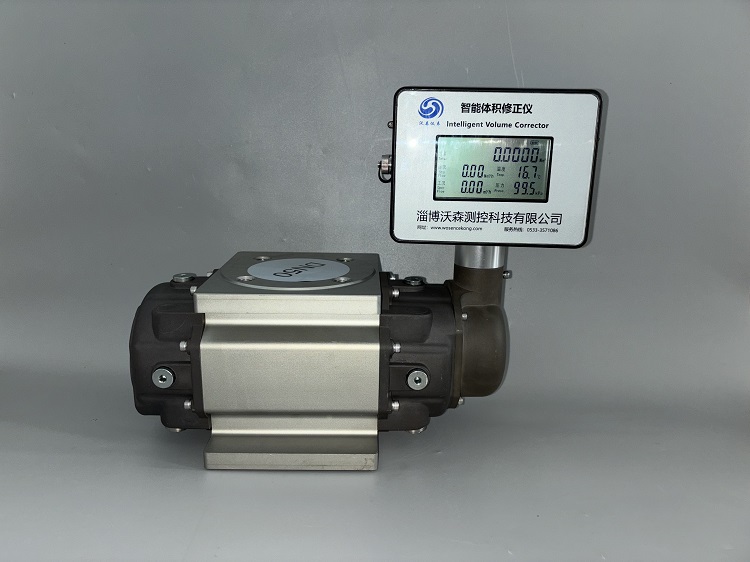

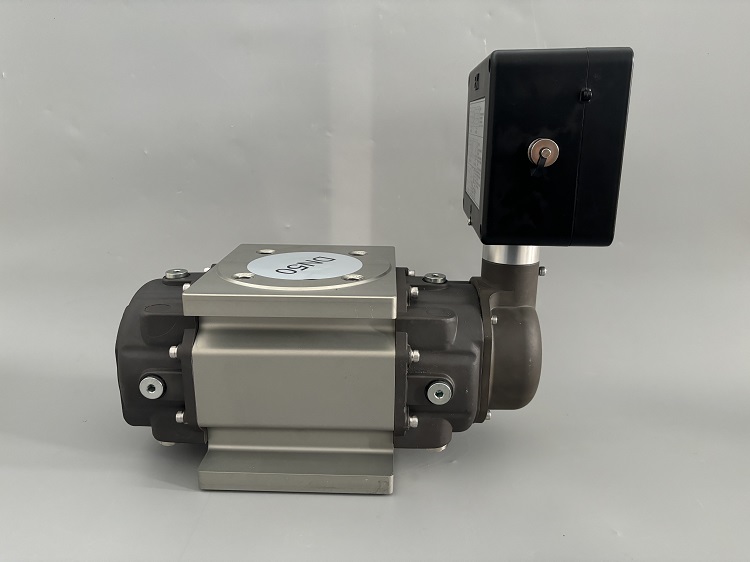

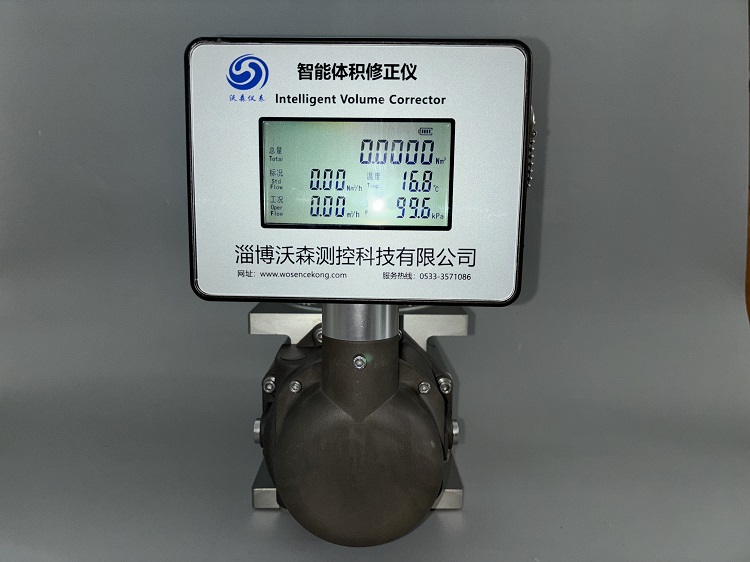

氣體羅茨流量計產品概述
LLQ系列智能氣體腰輪（羅茨）流量計是是集流量、溫度、壓力檢測功能于一體，能自動、準確地檢測被測介質的溫度、壓力和流量值，并能進行溫度、壓力、壓縮因子自動補償。并直接顯示標準狀態下（Pb=101.325kPa，Tb=293.15K）的介質體積流量，是一款既能就地顯示各種參數又有多種信號遠傳輸出的、可廣泛應用于石油、化工、冶金、制藥以及城市燃氣輸配管網各種氣體計量和流量控制場合的理想儀表。可以配套IC卡控制閥作為燃氣公司貿易結算儀表。
氣體羅茨流量計被國內天然氣貿易公司指定為測量天然專用流量計，足以證明它的精準性和穩定性非常好，氣體羅茨流量計測量天然氣的突出優點是：始動起步流量低流程比較寬；適用于經常間歇性的使用天然氣的用戶；不受現場電磁信號干擾流量值非常精準；無需預留直管段測量精度不受管道直管段長短影響。
氣體羅茨流量計技術參數
儀表口徑：25、40、50、65、80、100、125、150、200、250采用法蘭連接
精度等級：±1.5%R（±1%R需特制）*
儀表材質：表體：鑄鋁或鑄鐵；轉子：優質鋁合金；轉換器：鑄鋁
使用條件：介質溫度：-10℃～+60℃ ；環境溫度：-30℃~+60℃
相對濕度：5%～90% ；大氣壓力：86～106KPa
工作電源：A.外電源：+24VDC±15%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。
輸出信號：脈沖信號、4 ~ 20mA電流信號、IC卡控制信號
通訊輸出：RS485通訊
信號接口：M20×1.5或1/2NPT
防爆等級：ExibIICT4
防護等級：IP65
氣體羅茨流量計的規格、基本參數和性能指標（見表1）
型規格號 | 公稱通徑 DN（mm） | 量程比 | 流量范圍 （m3/h） | 始動流量 m3/h | Qmax時 壓力損失Pa | 最大工作 壓力MPa | 公稱 壓力 MPa | 材質 |
LLQ-20 | 25 | 20:1 | 1-20 | 0.07 | 11 | 0.6 1.0 | 1.6MPa | 鋁合金 |
LLQ-40 | 40 | 40:1 | 1-40 | 0.06 | 140 | |||
LLQ-65 | 50 | 65:1 | 1-65 | 0.07 | 120 | |||
LLQ-85 | 70:1 | 1.2-85 | 0.07 | 160 | ||||
LLQ-100 | 80 | 70:1 | 1.5-100 | 0.06 | 170 | |||
LLQ-150 | 120:1 | 1.2-150 | 0.05 | 150 | ||||
LLQ-200 | 70:1 | 3-200 | 0.15 | 180 | 0.6
| |||
LLQ-250 | 100 | 80:1 | 3-250 | 0.16 | 190 | |||
LLQ-300 | 120:1 | 2.5-300 | 0.12 | 200 | ||||
LLQ-350 | 110:1 | 3-350 | 0.15 | 300 | ||||
LLQ-450 | 110:1 | 4-450 | 0.11 | 400 | ||||
LLQ-500 | 125:1 | 4-500 | 0.11 | 500 | ||||
LLQ-650 | 150 | 80:1 | 8-650 | 0.65 | 560 | |||
LLQ-800 | 80:1 | 10-800 | 0.65 | 580 | ||||
LLQ-1000 | 90:1 | 11-1000 | 0.8 | 600 |
