一、多相流的定義
所謂“相”，就是通常所說的物質的態。每種物質在不同的溫度下可以有三種不同的物理狀態，即固態、液態和氣態，這也就是說任何物質都有三相，即固相、液相和氣相。多相流就是在流體流動中不是單相物質，而是有兩種或兩種以上不同相的物質同時存在的一種運動。因此，兩相流動可能是液相和氣相的流動，液相和固相的流動或固相和氣相的流動。也有氣相、液相和固相三相混合物的流動，如氣井中噴出的流體以天然氣為主，但也包含一定數量的泥沙和液體，這是比兩相流更復雜的一種流動。
各種液體混合在一起，有時可成為一種混合均勻的液體，如水和酒精的混合物，有的則不能，例如水與水銀的混合物，后一種混合物的流動具有與兩相流相似的特性。各種氣體混合時都能混合均勻，成為一種單相氣體，因此，各種氣體的混合流動均屬單相流。
二、多相流體流量測量的任務
兩相流流量可分為兩種，一種為兩相混合物流量，也即兩相流的總流量，另一種為各相的流量，各相流量之和就等于兩相混合物流量。
要確定各相流量，不僅需測定兩相混合物流量，還需測定兩相中任一相在混合物中的含量。以氣液兩相流為例，要確定氣相和液相的質量流量就需測定氣液混合物的質量流量qm和氣相的流量質量含量βGm。氣相的流量質量含量，根據定義，等于氣相質量流量qG與氣液混合物質量流量qm之比。因此qG就等于qm和βGm的乘積，而液相質量流量qL就等于qm和qG之差。所以要對氣液兩相流流量進行完整的測量，一般需要測定兩個參數，即氣液混合物流量qm和氣相的質量流量含量βGm。
有些流量計如電磁流量計、超聲流量計，其輸出信號僅僅是體積流量，在用來測量?jī)上嗔鲿r(shí)，由于種種原因又未裝設密度測量?jī)x表，若知道輕相和重相的密度和流量體積比，可利用公式計算出混合物平均密度，進而計算混合物和各相質量流量。
在實際的工程中，由于測量需要的多樣性，有時只需測量?jī)上嗷旌衔锏馁|(zhì)量流量或體積流量，有時只需測量輕相或重相的質量流量或體積流量，例如，濕蒸汽中的氣相，油水混合物中的油。當然有時是因?yàn)闇y(cè)量裝置的局限性或經濟上的原因，只測量?jī)上嗔髦械牟糠謪?shù)。
三、氣液兩相流及其流量測量
(1)氣液兩相流及其流動結構。液體及其蒸氣或組分不同的氣體及液體一起流動的現象稱為氣液兩相流。前者稱為單組分氣液兩相流，后者稱為多組分氣液兩相流。氣液兩相流在動力、化工、石油、冶金等工業設備中是常見的，在流動時氣相和液相間存在流速差，在測量流量時應考慮此相對速度。
氣液兩相流按流動方向不同，存在多種流動結構。圖3.89所示為垂直上升管中的氣液兩相流的流動結構;圖3.90所示為垂直下降管中的氣液兩相流的流動結構;圖3.91所示為水平管中的氣液兩相流的流動結構。

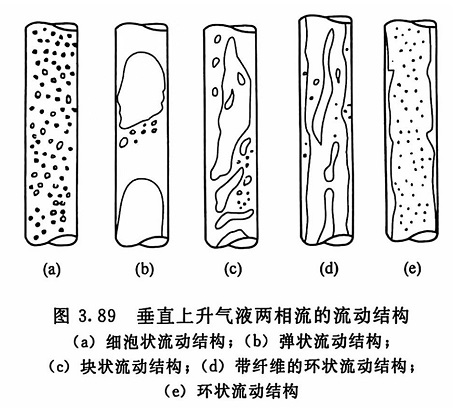

①垂直上升管中的氣液兩相流的流動結構。實驗研究證明，其基本結構有下列五種:細泡狀流動結構、彈狀流動結構、塊狀流動結構、帶纖維的環狀流動結構和環狀流動結構。
這五種流動結構分別具有下列特點。
a.細泡狀流動結構。細泡狀流動是最常見的流動結構之一，其特征為在液相中帶有
散布的細小氣泡。直徑小于1mm的氣泡是球形的，直徑大于此值的氣泡，其外形是多種多樣的。
b.彈狀流動結構。彈狀流動結構由一系列氣彈組成，氣彈端部呈半球狀，而尾部是平的，在兩氣彈之間夾有小氣泡，氣彈與管壁之間的液膜是往下流動的。
c.塊狀流動結構。塊狀流動結構是由于氣彈破裂而形成的，此時，氣體塊在液流中以混亂狀態進行流動。
d.帶纖維的環狀流動結構。在帶纖維的環狀流動結構中，管壁上液膜較厚且含有小氣泡，被中心部分氣核從液膜帶走的液滴在氣核內形成不規則的長纖維形狀，這種流型常在高質量流速時出現。
e.環狀流動結構。在環狀流動結構中，管壁上有一層液膜，管道中心部分為氣核，在氣核中帶有因氣流撕裂管壁液膜表面而形成的細小液滴。

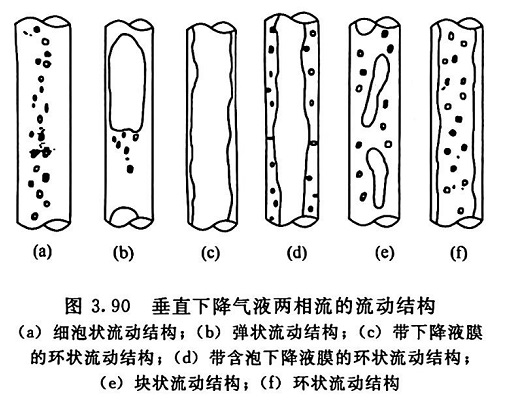

②垂直下降管中的氣液兩相流的流動結構。從圖 3.90所示可以看出，氣液兩相作垂直下降流動時的細泡狀流動結構和作垂直上升流動時的細泡狀流動結構不同，前者細泡集中在管子核心部分，而后者則散布于整個管子截面上。當液相流量不變而使氣相流量增大，則細泡將聚集成氣彈，形成具有下降彈狀流動結構的氣液兩相流。垂直下降氣液兩相流也可形成下降流動的環狀流動結構。當氣相及液相流量小時，管壁上有一層向下流動的液膜，管子中心部分為向下流動的氣核，這種流動結構稱為帶下降液膜的環狀流動結構。如液相流量增大，氣泡將進入液膜，形成帶含泡下降液膜的環狀流動結構。當氣液兩相流量都增大時，會出現向下流動的塊狀流動結構。當氣相流量繼續增大，氣液兩相流可具有管壁上有下降液膜，管子中心部分為帶液滴的下降氣核的環狀流動結構。這種環狀流動結構和垂直上升氣液兩相流的環狀結構相近，但流動方向相反。
③水平管中的氣液兩相流的流動結構。氣液兩相流體在水平管中的流動結構比在垂直管中的更為復雜，其主要特點為所有流動結構都不是軸對稱的，這主要是由于重力的影響使較重的液相偏向于沿管道下部流動造成的。
試驗研究表明，氣液兩相流在水平管中流動時，其基本流動結構有下列六種:細泡狀流動結構、柱塞狀流動結構、分層流動結構、流動結構、彈狀流動結構和環狀流動結構。

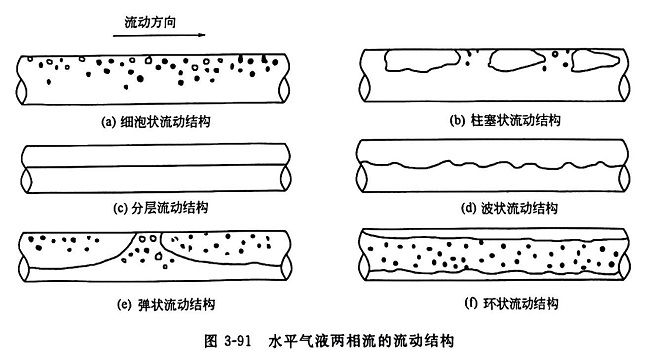

圖3.91是這些流動結構的示意。由圖可見，這些流動結構分別具有下列特點。
a.細泡狀流動結構。水平管中的細泡狀流動結構和垂直管中的不同，由于重力的影響，細泡大都位于管子上部。
b.柱塞狀流動結構。當氣相流量增加時，小氣泡合并成氣塞，形成柱塞狀流動結構。柱塞傾向于沿管子上部流動。
c.分層流動結構。當氣液兩相流量均小時會發生分層流動結構。此時氣液兩相之間存在一平滑分界面，氣液兩相分開流動。
d.波狀流動結構。當氣相流量較大時，氣液兩相分界面上會出現流動波，形成波狀流動結構。
e.彈狀流動結構。當氣相流量再增大時，氣液兩相流的流動結構可以從波狀轉變?yōu)閺棤盍鲃?dòng)結構。此時，氣液分界面由于劇烈波動而在某些部位直接和管子上部接觸，將位于管子上部的氣相分隔為氣彈，形成彈狀流動結構。在水平流動時，氣液兩相流的氣彈都沿管子上部流動。
f.環狀流動結構。在水平流動時，氣液兩相流的環狀流動結構出現于氣相流量較高的工況。水平流動時的環狀流動結構和垂直上升時的環狀流動結構相近，管壁上有液膜，管子中心部分為帶液滴的氣核，但由于水平流動時重力的影響作用，下部管壁的液膜要比上部管壁的厚。
在油田常經分離設備將液氣分離，然后分別測液相和氣相流量。
(2)氣液兩相流體的流量測量方法。從制造商提供的資料可看出，有幾種儀表可用來測量離散相濃度不高的兩相流體的流量，來自用戶的報道也有一些成功應用的實例，但目前使用的流量計都是在單相流動狀態下評定其測量性能，現在還沒有以單相流標定的流量計用來測量?jī)上嗔鲿r(shí)系統變化的評定標準，因此這樣的應用究竟帶來多大的誤差還不很清楚，僅有一些零星的數據和一些定性的分析。
①電磁流量計。當液體中含有少量氣體時，氣體在液體中的分布呈微小氣泡狀，這時，電磁流量計仍能正常工作，只是所測得的為氣液混合物的體積流量。當液體中所含氣體數量增加后，氣泡幾何尺寸逐漸增大，進而向彈狀結構過渡。當氣泡的尺寸等于和大于流量計電極端面尺寸并從電極處掠過時，電極就有可能被氣體蓋住，使電路瞬時斷開，出現輸出晃動，甚至不能正常工作。
②科氏力質量流量計。制造商通常聲稱含有百分之幾體積比的游離氣體的液體對科氏力質量流量計正常測量影響不大，當被測液體中所含氣泡小而均勻的情況下，例如冰淇淋和相似乳化液，可能是對的。然而，實驗結果卻并不樂觀。據有關文獻介紹意大利計量院對7種型號科氏力質量流量計含氣量影響試驗表明:含氣泡1%(體積比)時有些型號無明顯影響，有些型號誤差為1%~2%，而其中某一雙管式型號則高達10%~15%;含氣泡10%時，誤差普遍增加到15%~20%，個別型號高達80%。由此可見，不同測量管結構、不同型號的科氏力流量計受含氣量影響差異很大，不能將一種型號的試驗數據推廣到其他型號。
③超聲流量計。多普勒法超聲流量計主要用于測量含有適量能給出強反射信號的顆?；驓馀莸囊后w。此類儀表測量的僅僅是體積流量或測量管內的平均流速，如果要測量質量流量，還得增設流體密度計。
由于此類儀表檢測的是不連續點(即氣泡)的流速，由于流通截面中各點流速的不一致性，使得測量結果相對于管道內的平均流速之間存在不確定性，從而導致其測量性能較差。其不確定度一般只能達到±(1%~10%)FS，重復性為(0.2%~1%)FS.
多普勒法超聲流量計適用的氣泡含量上限雖比傳播時間法大得多，但也是有限的，尤其是管徑較大時，氣泡含量過高，超聲信號衰減嚴重，以致不能測量。因此選用應謹慎，事先應向制造商咨詢。
④相關流量計。應用相關法可以測量管道內流體的流速或體積流量，若要測量?jī)上嗔黧w的質量流量，則還需增設密度計。

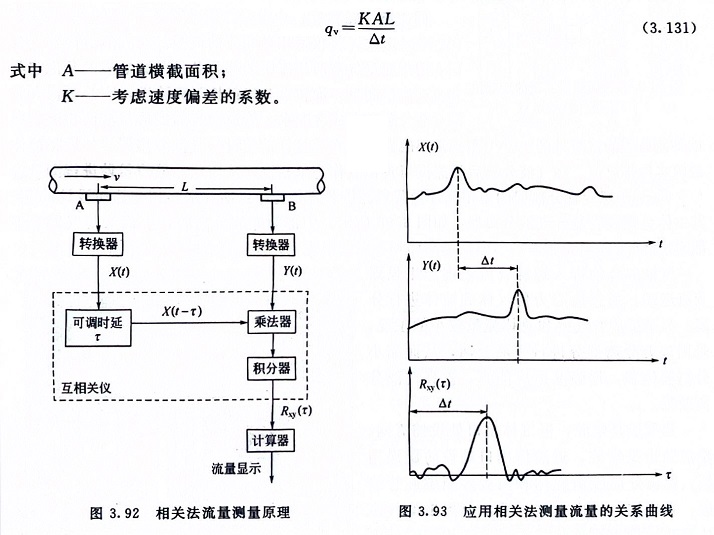

相關流量計工作原理如圖3.92所示。設在測量管段取兩個控制截面A及B，兩者相隔一小段距離L，在管內兩相流中，各相不可能混合得十分均勻，各相含量的分布在流動過程中是變化的。由于所取的兩控制截面之間距離很短，可以認為在該距離內流動時，兩相流中各相含量的分布是不變的，如在管道截面A處布置一臺探測器測定兩相中一相的含量隨時間的變化曲線 X(t)，再在截面B處布置另一臺探測器測定同一相的含量隨時間的變化曲線 Y(t)，并將 X(t)和 Y(t)示于圖3.93 中，則由圖可見，曲線X(t)的最高值和曲線Y(t)最高值之間距離△t應代表流體由A截面流到B截面所需的時間[在圖3.93中，橫坐標為時間，縱坐標 X(t)和 Y(t)為被測一相的含量值]。測得流體流過距離為L(zhǎng)這一管段長的時間△t后，即可按下式計算兩相流體的體積流量qv。
這一測量方法是利用兩截面上測得的某相含量信號之間的相互關系而測定兩相流速的，故稱相關法。
應用相關法測量?jī)上嗔髁康膬?yōu)點是適應面廣，既適用于氣液兩相流體，也適用于各種臟污流體、漿液、液固兩相流，但價格昂貴，影響其推廣應用。因此，現在仍處于實驗階段。
