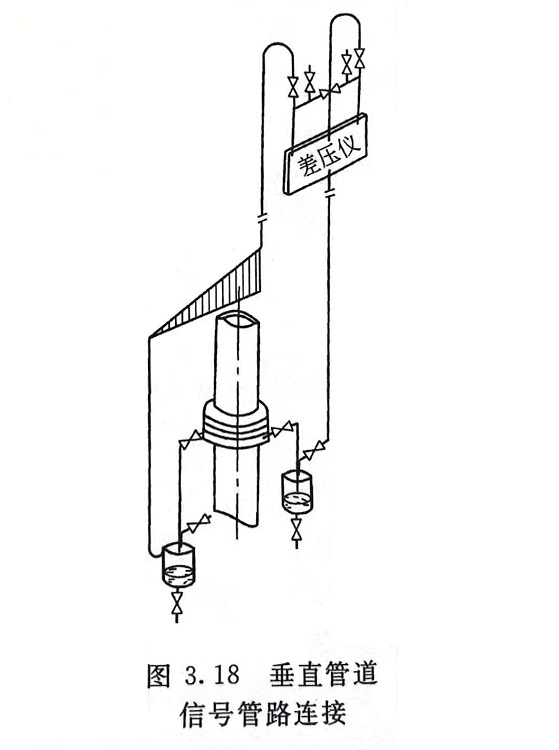

圖 3.18所示的信號管路連接方法也是有關資料中推薦的用于濕氣體流量測量的典型連接方法。但是在大管徑孔板流量計中，也存在一些問題。尤其是在雨天、霧天和大氣濕度高的季節，空氣中夾帶的水較多，水滴自下而上撞擊在節流件上，其中一部分進入均壓環的空腔，進而流入沉降器，于是沉降器很容易被裝滿?，F(xiàn)場巡回檢查時，每天都可以排出很多水，如果遇上假日無人排污，就極有可能水滿為患。
③渦街流量計
在無振動或無明顯振動的場所，用渦街流量計測量空氣流量，顯著的優勢是壓損小、精確度較高、范圍度較寬、維修工作量小。壓電式渦街流量計能耐受0.2g的振動。在常壓條件下，可測流速下限為6m/s。電容式渦街流量計，能耐受(0.5~1)g振動，在常壓條件下，可測流速下限為4m/s。因此在振動大的場所兩種渦街流量計都不適用。
近幾年來，一些公司在渦街流量計制造中引入了數字信號處理(DSP)技術，使儀表的抗振動性能有了大幅度提高，可測流速下限也有了顯著改善。但應用中仍需注意現場的振動問題。
與蒸汽流量測量一樣，受渦街流量計最大口徑、最大工作壓力和最高工作溫度的制約，當口徑大于400mm或流體壓力高于4MPa(有的公司產品為6.4MPa)或流體溫度高于420℃時，只能改用其他類型流量計。
④差壓式均速管流量計
均速管流量計對大口徑空氣流量測量具有其獨有的優勢，價格便宜、簡單可靠、安裝維修方便是其顯著的優點，是渦街流量計和節流式差壓流量計的補充。其檢測桿選擇、阻塞系數計算等將在3.5節中討論。
(3)濕空氣干部分流量測量問題
①濕空氣干部分流量測量的必要性
在化工生產的氧化反應過程中，一般是將空氣送入反應器，而真正參與反應的僅僅是空氣中的氧。由于空氣中的氮和氧保持恒定比例，所以測量得到進入反應器的氮氧混合物流量，也就可以計算出氧的流量。但是壓縮機和鼓風機從大氣中吸入的空氣除了氮氧成分之外(微量成分忽略不計)，總是包含一定數量的水蒸氣，而且水蒸氣的飽和含量是隨著其溫度的變化而變化的。為了將氧化反應控制在理想狀態，須對進入反應器的氮氧混合氣流量進行精確測量，也即將進入反應器的空氣中的水蒸氣予以扣除，得到濕空氣的干部分流量。這是濕氣體中需要測量干部分流量的一個典型例子。
②濕空氣密度的求取。濕空氣由其干部分和所含的水蒸氣兩部分組成。標準狀態下濕氣體的密度可用式(3.32) 計算。
③不同原理流量計測量濕空氣干部分流量時的計算公式
a.頻率輸出的渦街流量計

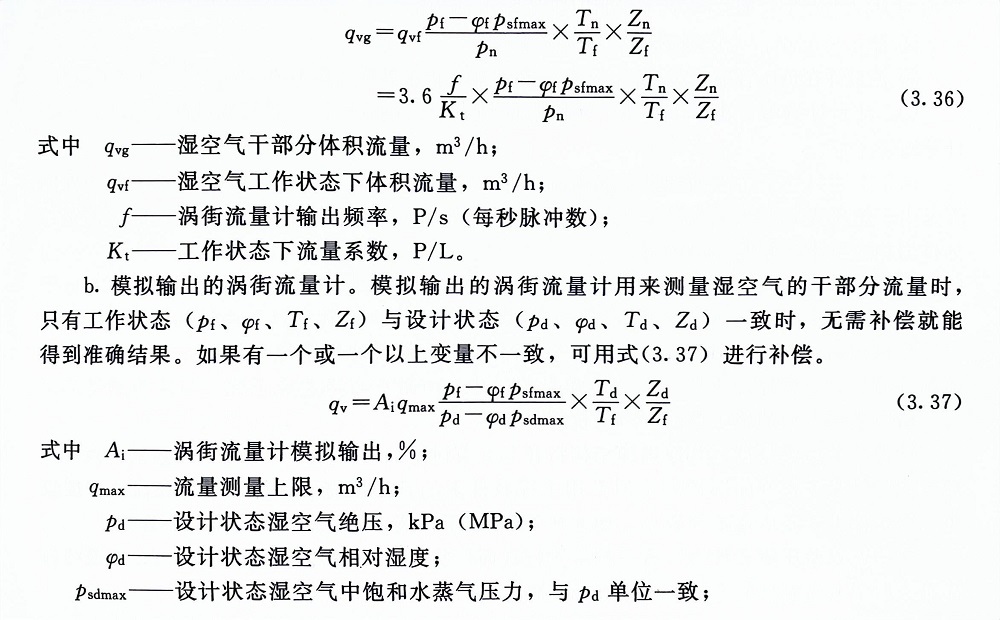

頻率輸出的渦街流量計用來測量濕空氣流量時，其輸出的每一個脈沖信號都代表濕空氣在工作狀態下的一個確定的體積值。這時，要計算濕空氣中的干部分，只需在從工作狀態下的體積流量換算到標準狀態（101.325kPa，20℃）下體積流量時，從總壓中扣除水蒸氣壓力，如式（3.36）所示。
