一、用節流式差壓流量計測量蒸汽質量流量

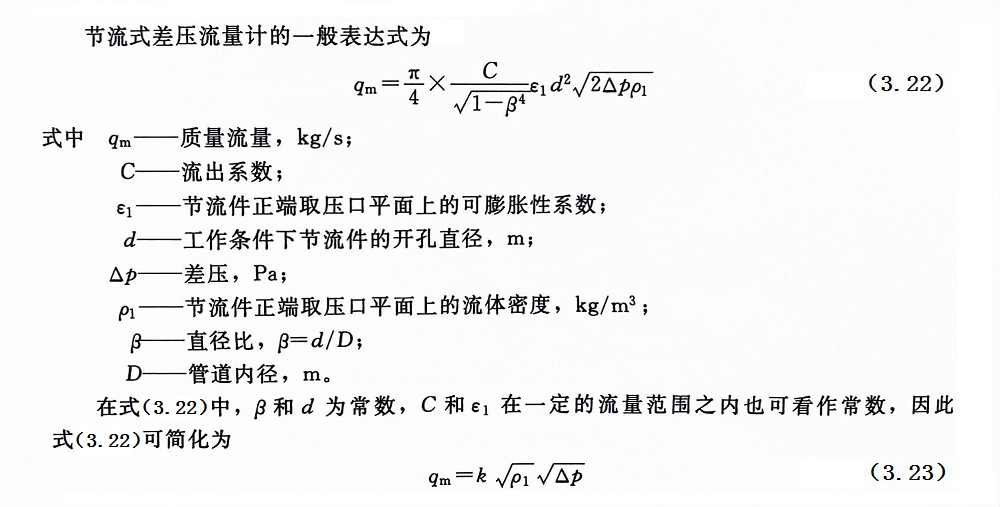

從式（3.23）可清楚看出，儀表示值同ρ₁密切相關。而蒸汽工況（溫度t，壓力p）的變化，必然使ρ₁產生相應的變化。因此，差壓式流量計必須與用以求取蒸汽密度的工況測量儀表配合，并同計算部分一起組成推導式質量流量計，才能保證測量精確度。

  在實際應用系統中，常用測量點附近的流體溫度、壓力，經計算后求得相應的密度，再經演算求得瞬時質量流量，通常稱作溫度、壓力補償。根據水蒸氣的性質和特點，在過熱狀態和飽和狀態時可有不同的補償方法。

    （1）過熱蒸汽質量流量測量

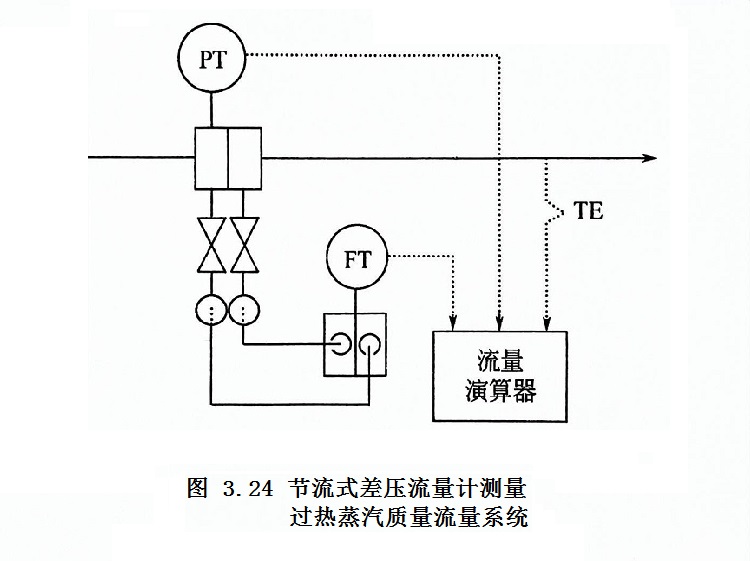

  當流體為過熱蒸汽時，ρ₁取決于流體壓力p₁和流體溫度t₁。圖3.24所示為測量系統。

 （2）飽和蒸汽質量流量測量

  飽和蒸汽的壓力和溫度是密切相關的，臨界飽和狀態的蒸汽從其壓力查得的密度同從其溫度查得的密度是相等的，所以推導式質量流量計測量其流量時，既可采用壓力補償也可采用溫度補償。采用壓力補償時，是利用ρ₁=f（p₁）的關系獲得ρ₁。兩種方法中以壓力補償較宜。

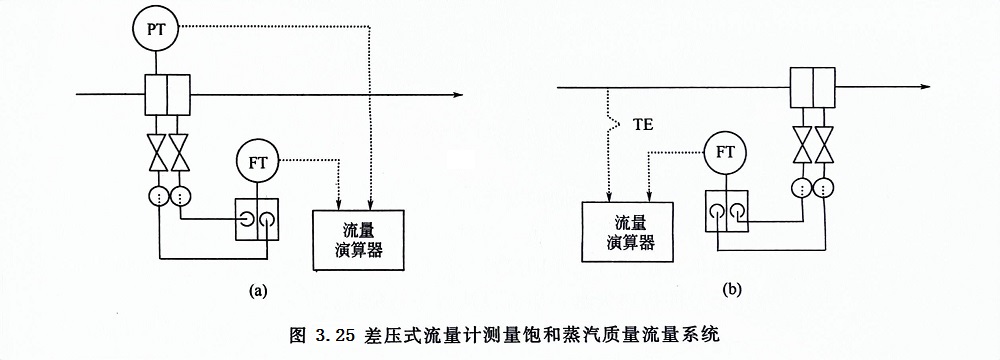

  圖3.25（a）所示為壓力補償法，圖3.25（b）所示為溫度補償法。
