一、存在問題

上海某化工廠的DN400循環水管道安裝了一套阿牛巴流量計，由于工藝管道標高較低，檢測桿從水平管道的上方插入，儀表投運后，流量示值正常。但隨著時間的推移，流量示值逐漸降低，3天后流量示值降到0，從正壓管最高點的氣體收集器內排出很多氣體。排盡正負壓端氣體收集器內積氣后，儀表示值恢復正常，但數天后，又舊病復發。

二、分析與改進

(1)分析

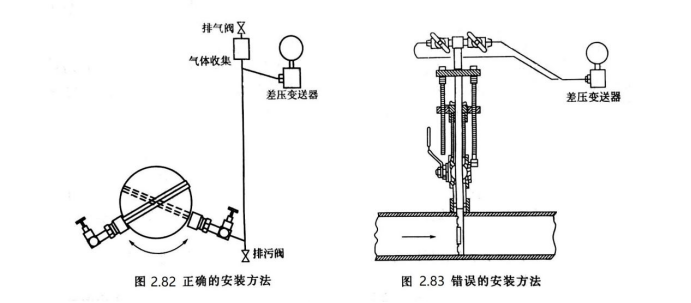

該臺流量計的安裝犯了一個錯誤，就是用阿牛巴流量計測量水流量時，阿牛巴檢測桿應從工藝管道的水平直徑以下插入(如圖2.82所示)，這樣,形成一段液封，從而使水中析出的氣體無法進入導壓管內。

但實際安裝如圖2.83所示，水中析出的氣體進入導壓管內，并很快將氣體收集器裝滿，繼而空氣占據導壓管，影響差壓信號的準確傳遞。

(2)為什么正壓管氣體收集器內空氣容易積滿

原因是正壓管與阿牛巴檢測桿的迎流面開孔相通。水在流過檢測桿時撞擊在檢測桿上，水中析出的氣體從迎流面開孔鉆入導壓管，并因其密度小而上升到氣體收集器。

(3)水中的氣體是從哪里來的

水中總是溶解有空氣，循環水在用泵送往用戶之前，一般均經冷卻塔冷卻，并在曝氣池內存放，與空氣充分接觸，所以，水中溶解的空氣達到飽和程度。溶解在水中的這種空氣，因輸送過程中水溫升高或其他原因，從水中析出，進入導壓管，就要影響流量測量。

(4)解決方法

將阿牛巴在工藝管道上按圖2.82進行改裝。

三、反饋的信息

按圖2.82改裝后，測量正常，氣體收集器內再也沒有很多氣體進入，從而使流量計得以長期穩定運行。
