一、提問
在用差壓式流量計測量蒸汽流量時，有時發現兩個冷凝罐一個燙一個冷，對流量測量結果有何影響?
二、解答
(1)冷凝罐的用途

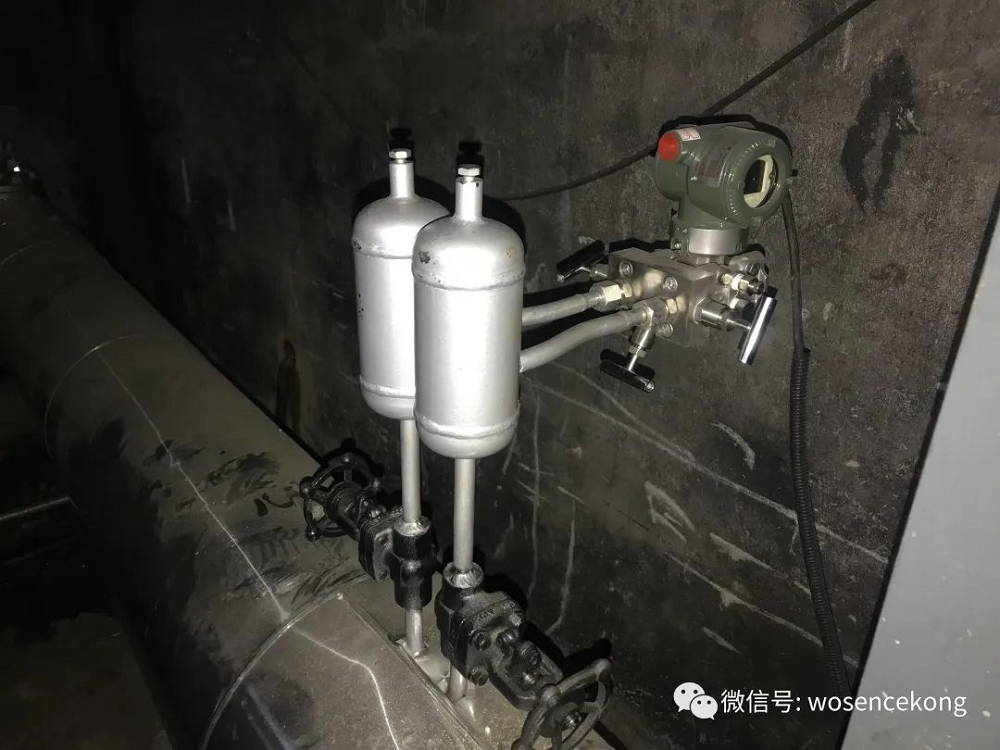

在用差壓式流量計測量蒸汽流量時，通常要設置兩個冷凝罐，其作用有兩個:
①將蒸汽差壓信號轉換成凝結水的差壓信號，以防蒸汽直接進入差壓變送器高低壓室，燙壞儀表;
②當差壓變送器膜盒面積較大時，差壓變化引起膜盒相應位移，從而從冷凝罐內吸入凝結水，由于冷凝罐截面積較大，所以差壓信號變化時，罐內的液位降低得不明顯，從而有利于改善動態特性。
在一個冷凝罐內凝結水液位降低的同時，另一個冷凝罐內凝結水液位相應有所升高，但因能及時從溢流口返回母管，所以對動態誤差無明顯影響。
(2)兩個冷凝罐內液位高度相等是差壓信號不失真?zhèn)鬟f的關鍵
配置和安裝合理的差壓裝置正常工作時，蒸汽從母管經導壓管流入冷凝罐，放出熱量后變成凝結水，罐中液位高于溢流口后，自動返回母管，從而使得兩個罐中的凝結水液位高度相等。
(3)兩個冷凝罐為什么會一個燙一個冷
冷凝罐上部是蒸汽，經導壓管與母管內的蒸汽相通。由于蒸汽密度小，所以冷凝罐溢流口的高度即使比取壓口高很多，罐中汽相壓力也與母管取壓口處一致。冷凝罐工作在這樣的狀態，其上部是燙的。
如果發現兩個冷凝罐中的一個是冷的，罐的上部必定不是蒸汽。造成冷凝罐上部不是蒸汽，或者說蒸汽到不了罐的上部，原因有多種:
① 導壓管堵；
② 根部閥堵；
③ 溢流口高度比取壓口低；
④ 在取壓口和冷凝罐之間存在液封。
不管是哪一種原因，都將使差壓變送器接收到的差壓與節流件送出的差壓不相等，引起流量測量誤差。
(4)排除冷凝罐凝結水的方法
排除冷凝罐凝結水的常用方法有:
①冷凝罐溢流口高度比取壓口略高一些，例如10mm，這時，如果根部閥為閘閥或球閥，則蒸汽在導壓管截面的上部順暢地從母管流向冷凝罐，凝結水在導壓管截面的下部從冷凝罐順暢地流回母管，互不干擾，這樣，流量計的零位才能穩定。
② 在冷凝罐與取壓口之間不允許有液封存在;
③導壓管內徑不宜太小，一般要求內徑≥10mm，閘閥或球閥的公稱通徑也要大于或等于10mm。
