一、現象

江蘇某化工廠兩臺DN100電磁流量計分別測量兩根管道的兩種稀酸，匯合后進入總管，并由DN200電磁流量計測量總流量。使用者發現，總表顯示的流量比上游的兩臺分表之和高20%-30%。

二、檢查與分析

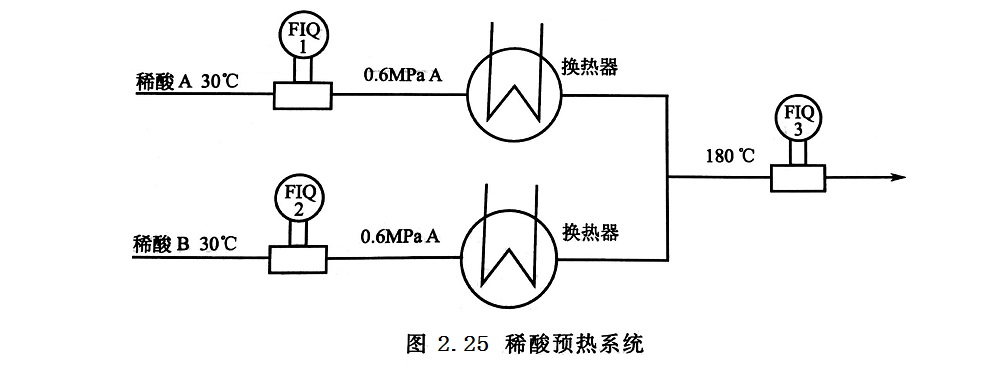

  制造廠服務人員考察了現場，管道絕對壓力為0.6MPa，兩分管液體溫度為30℃，混合液體進入總表前經換熱器加熱到180℃，流程如圖2.25所示。

  (1)總表顯示的流量值為什么高

電磁流量計是一種體積流量計，被測流體流過分表時溫度為30℃，而流過總表時溫度升高到180℃，由于體積膨脹，所以體積流量相應增大。

假定稀酸體積膨脹系數與水相近，從30℃升高到180℃體積增大約12.3%，再加上稀酸中溶解的氣體因溫度升高而釋放，占據相當?shù)捏w積，都是總表顯示的流量值增高的因素。

(2)總表測量管內液體是否已沸騰值得研究

使用者未提供稀酸濃度數據，如果與水接近，則管道內液體已沸騰，猶如鍋爐爐管內的水。因為絕對壓力0.7MPa(表壓近0.6MPa)時，水的沸點為 165℃。

如果總表測量管內液體已處于沸騰狀態，總表顯示的體積流量比分表之和高得更多些也有可能。

三、討論

用質量守恒定律對相互有關系的流量計進行驗證時，應注意流體工況的變化，有時就是由于流體工況的差異，引起儀表測量誤差，或者流體工況已經有很大變化了，運行人員仍然按照變化之前的數量概念來估算流量值。質量守恒定律沒有錯，錯的是溫度已大幅度升高的稀酸，實際密度已經大幅度減小，卻把它看作與升溫前相同的密度。所以，質量守恒并非體積守恒。
