隨著成本意識的不斷增強，人們對能源計量的準確性提出了更高的要求，在過熱蒸汽流量測量中，溫度、壓力補償逐漸得到推廣、應用。
1.過熱蒸汽密度特性

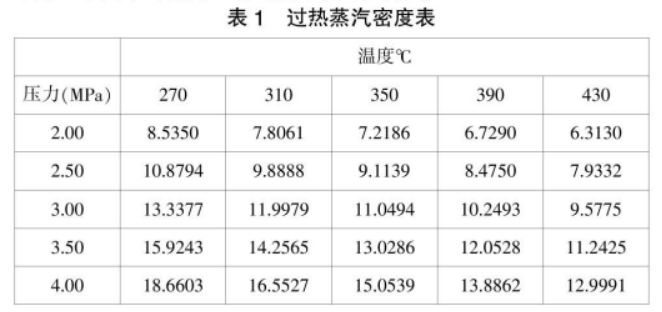

在過熱蒸汽流量的計量上，密度雖然也是溫度、壓力的函數，但不再遵循理想氣體狀態方程，且在不同壓力、溫度區間，函數關系不同，很難用一個簡單的或統一的函數關系式來表示。
2.渦街流量計工作原理

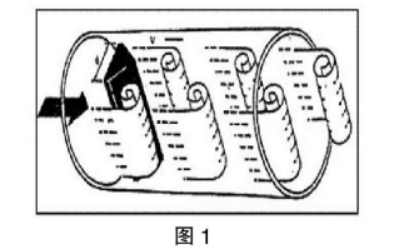

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系公式：
f=SrV/d （1）
式中：f一發生體一側產生的卡門旋渦頻率
Sr—斯特羅哈爾數（無量綱數）
V—流體的平均流速
d—旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。而用渦街流量計計量時，它的輸出脈沖信號不受流體組分變化的影響，即儀表系數在一定雷諾數范圍內僅與漩渦發生體及管道的尺寸有關，但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量的輸出信號應同時檢測體積流量和流體密度，流體組分對流量計還是存在直接影響的，其流量公式為：
qv=mdf （2）
式中：qv一體積流量，m3/h
Sr—斯特羅哈爾數
m一漩渦發生體兩側弓形面積與管道橫截面面積之比
d一漩渦發生體硬面寬度
D一管道通徑
f一漩渦的發生頻率，Hz/s
qm=ρqv公式（3）
式中：qv一體積流量，m3/h
qm一質量流量，Kg/s
ρ一被測流體密度，kg/m3
在能源越來越成為共同關心的問題時，蒸汽計量工作的重要性已日益顯現，用熱單位與供熱單位之間蒸汽計量的準確與否，直接關系到雙方的經濟利益。而企業內部的蒸汽結算同樣也關系到企業整體的經濟效益。所以，盡可能通過對儀表的改進或組合運用，提高計量的準確性、可靠性，真實的數據既是管理的基礎，也是保證貿易公平的前提。
