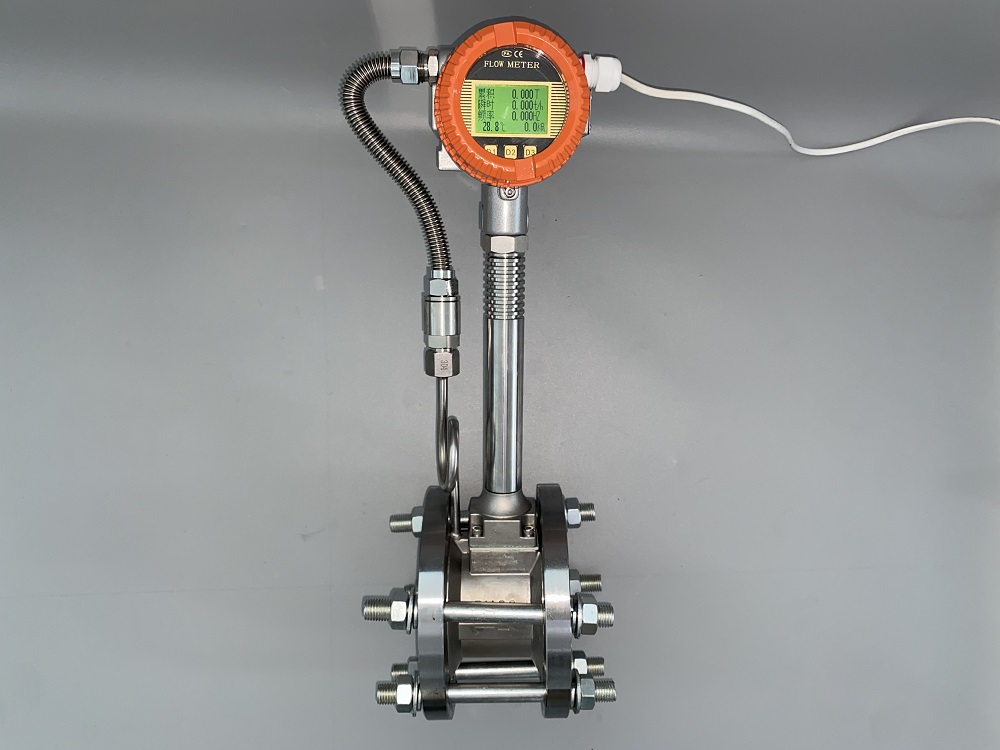

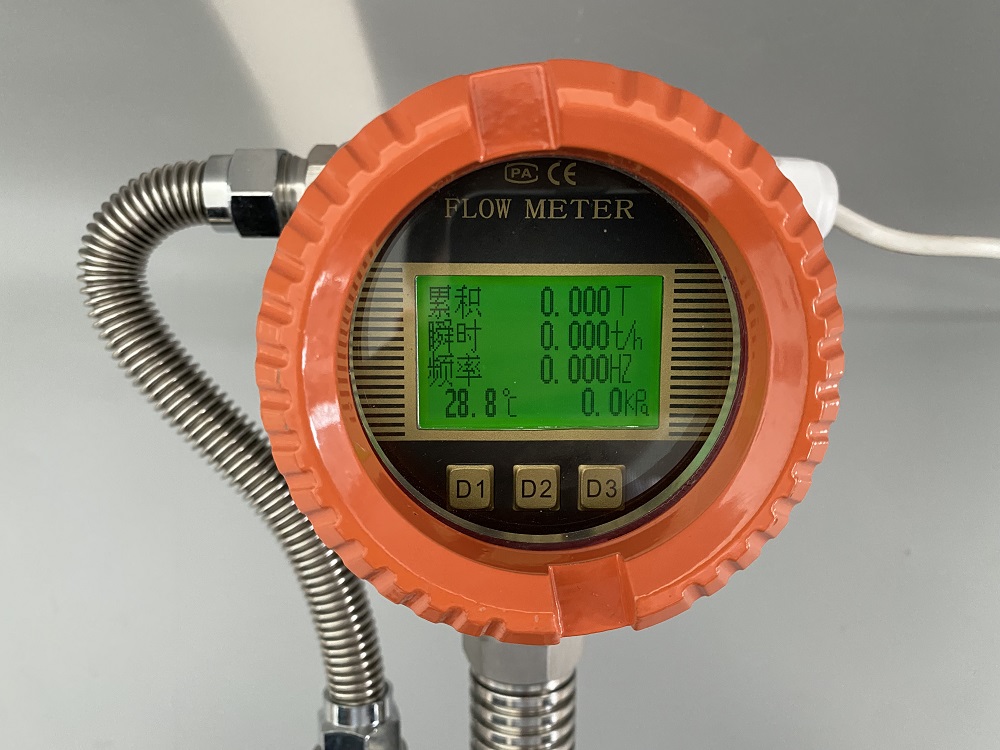

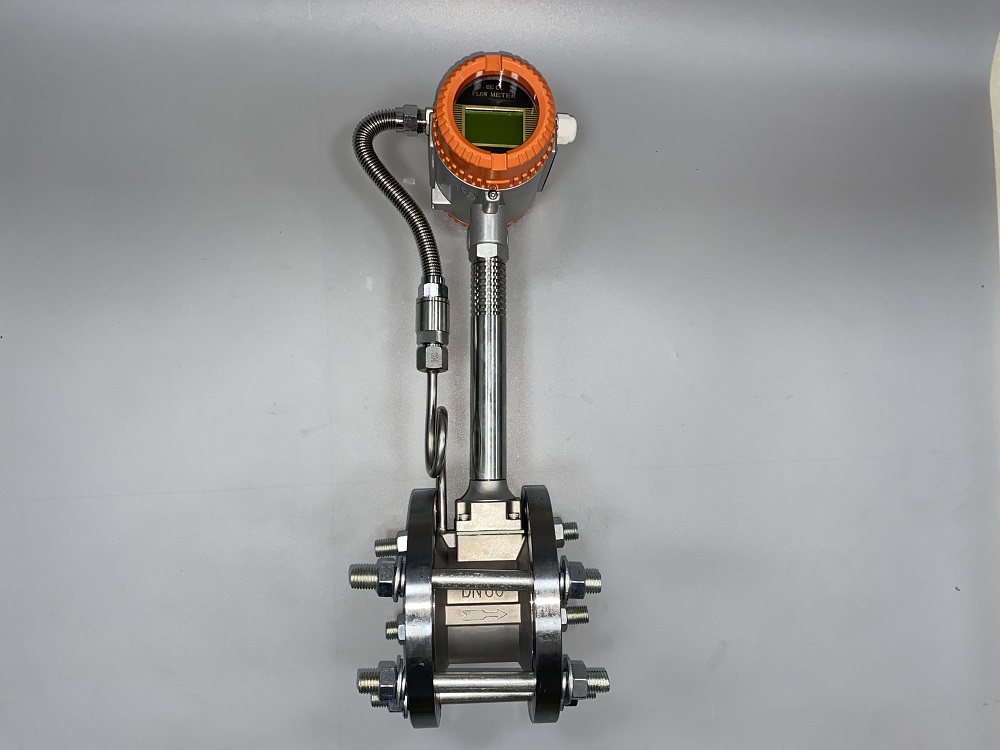

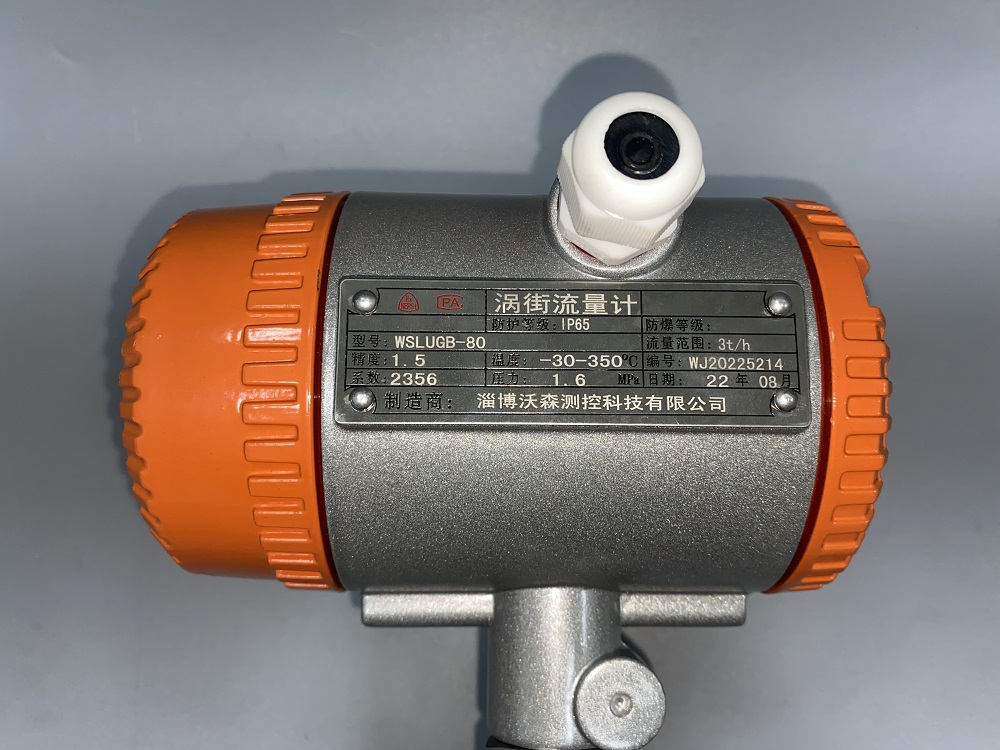

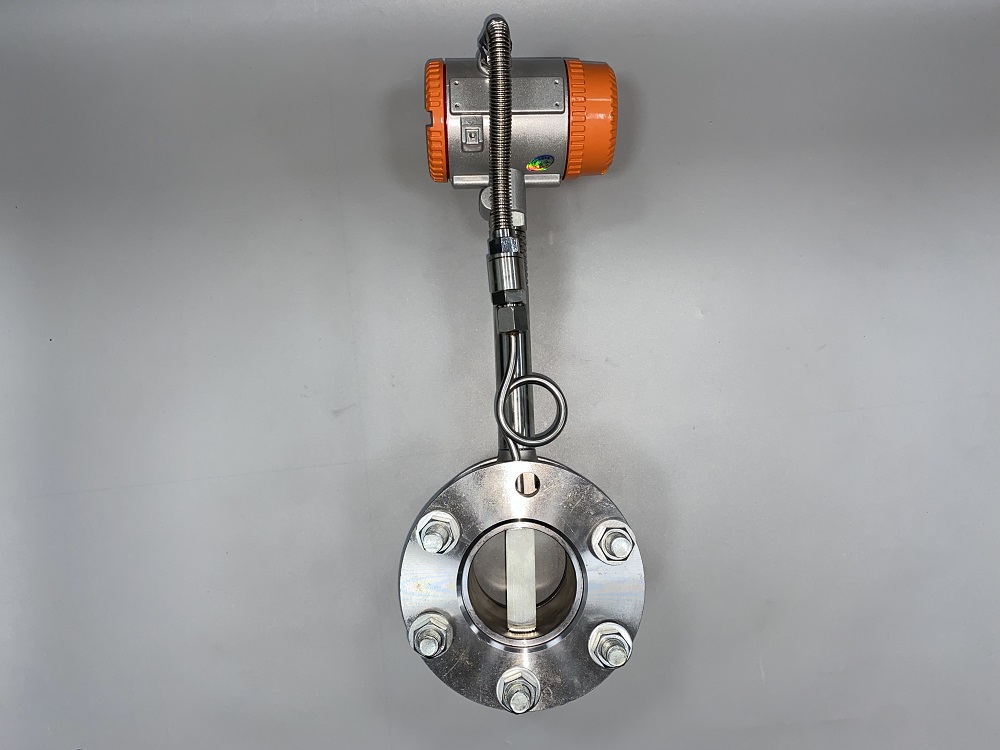

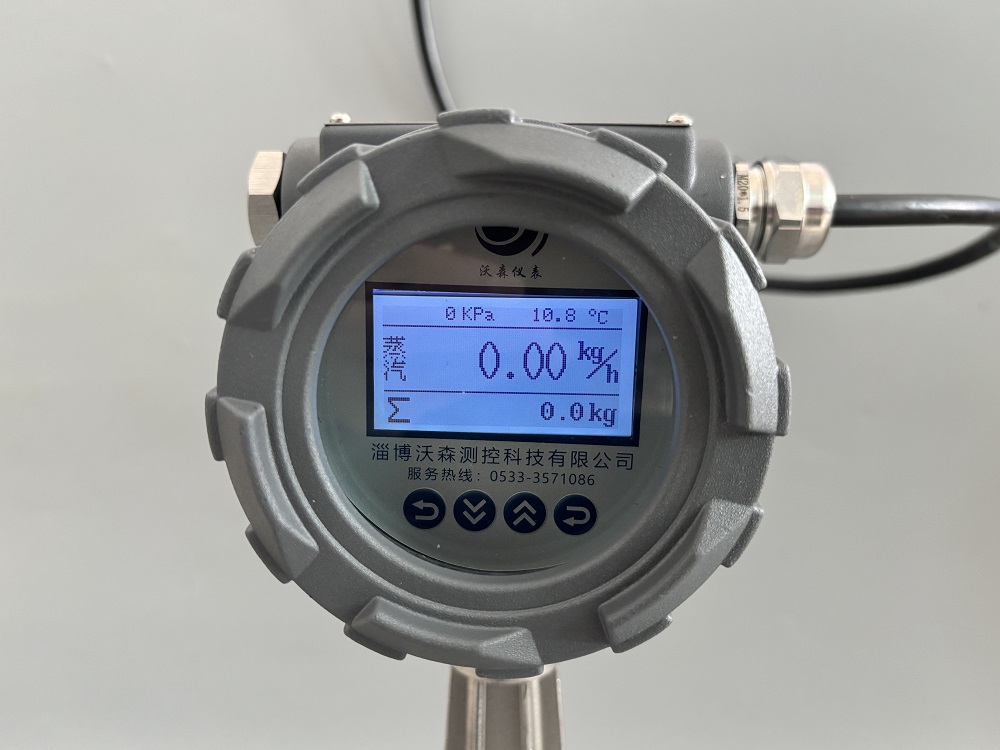

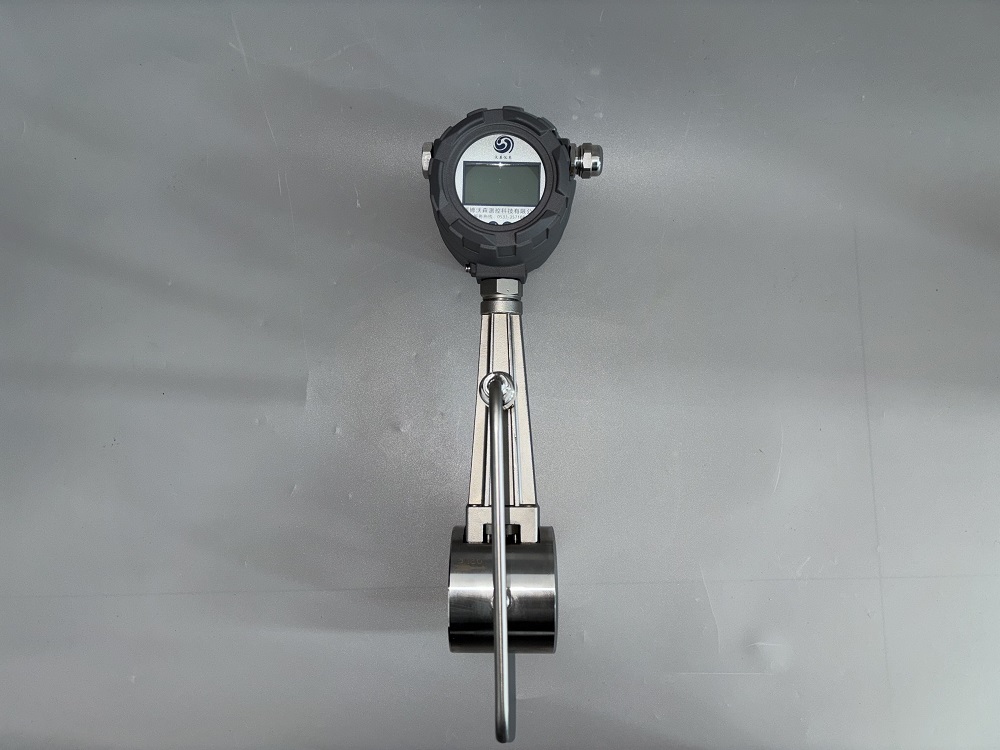

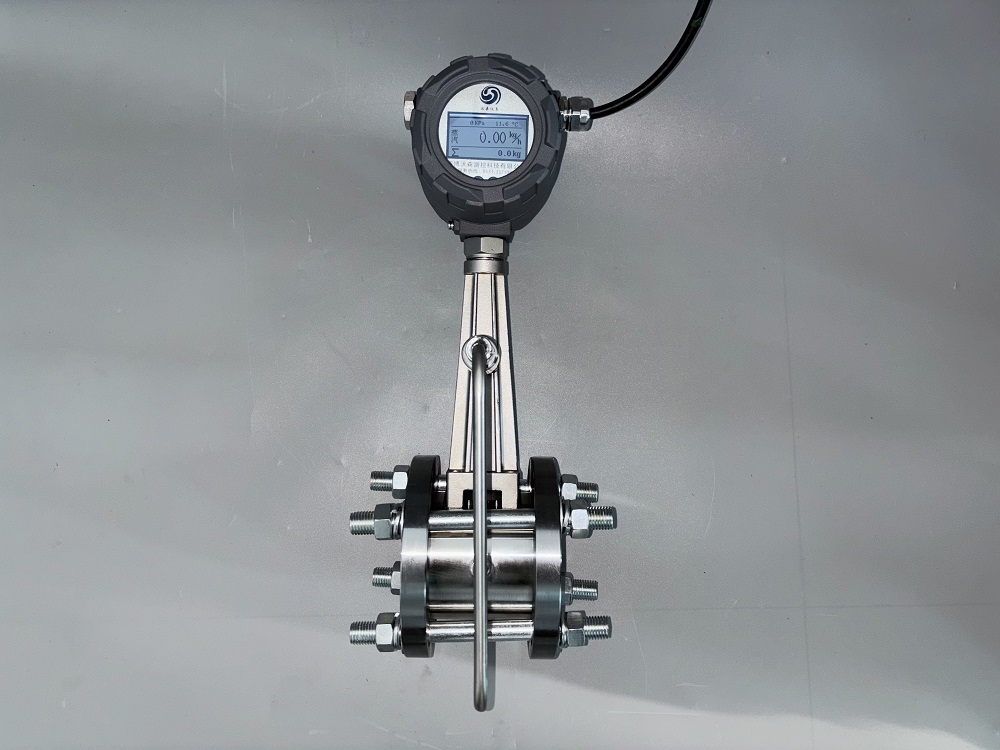

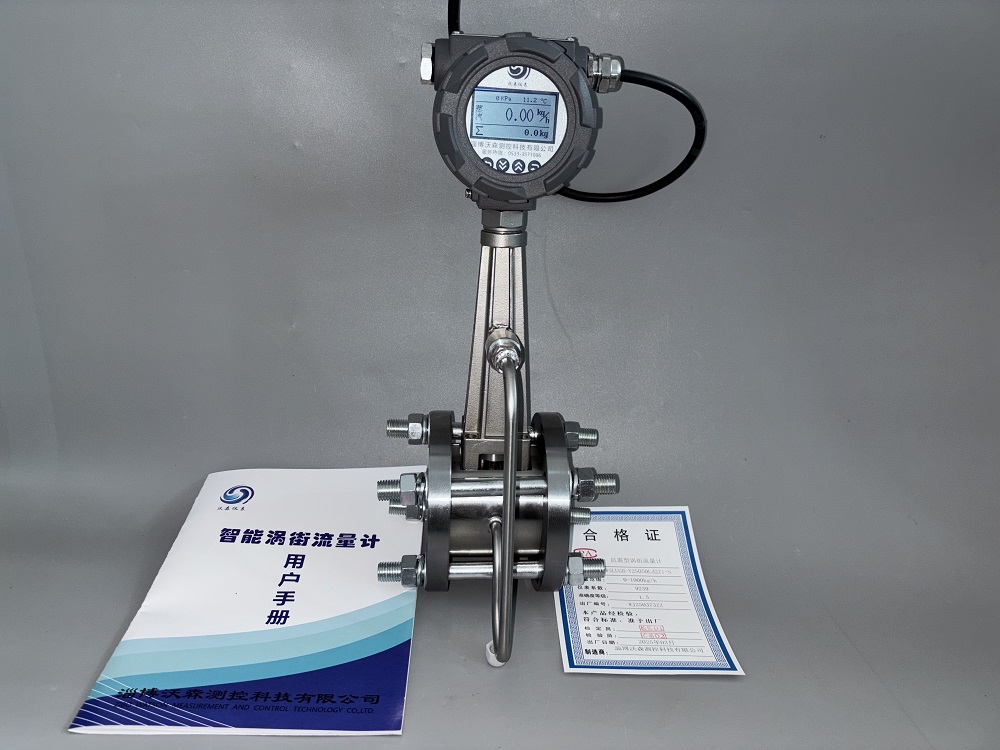

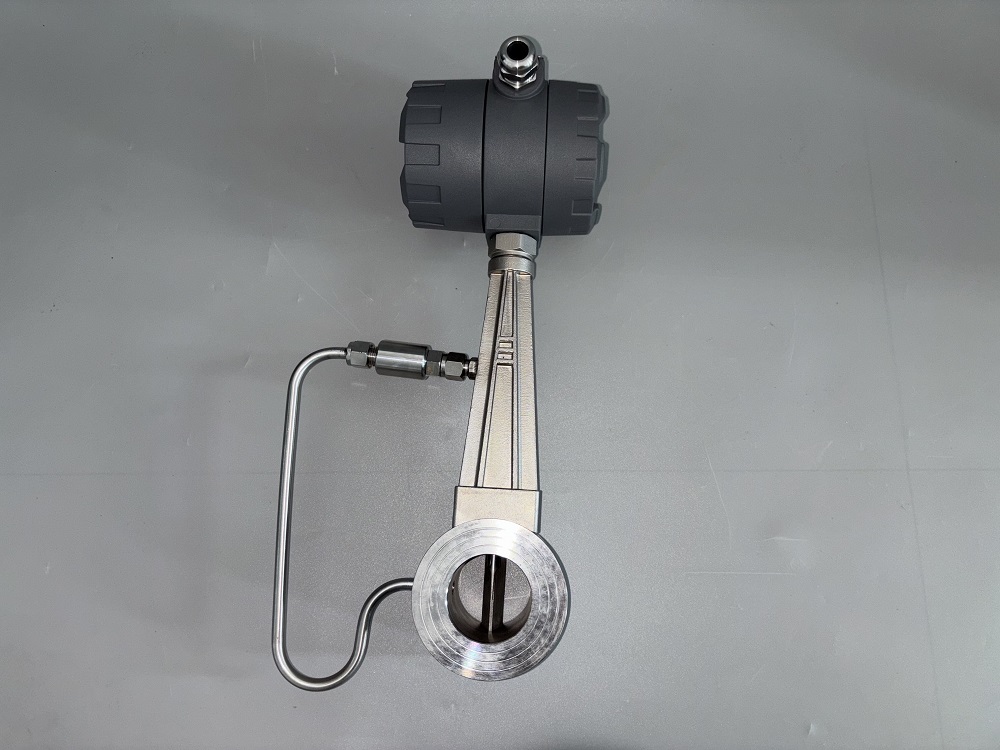

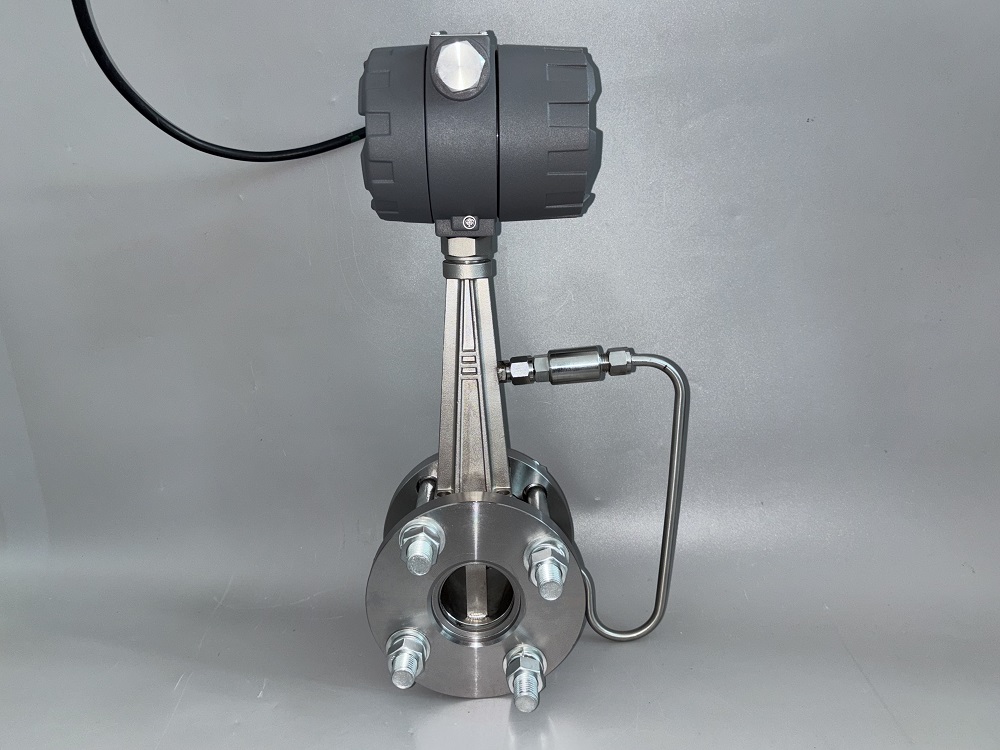

基本參數
執行標準 | 《JB/T9249-2015渦街流量計行業標準》 |
公稱通徑 | 15、20、25，40，50，65，80，100，125，150，200，250，300， (300～1000插入式) |
公稱壓力（MPa） | DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
使用條件 | 介質溫度：常溫型：-45～100℃，中溫型：-45～250℃，高溫型：-45～330℃；環境溫度：-20℃～55℃，相對濕度：5%～90%，大氣壓力：86～106kPa |
材質 | 表體：304(其它材料協議供貨) 積算儀外殼：壓鑄鋁 |
允許振動加速度 | 壓電式:0.2g |
精確度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范圍度 | 1：6～1：25 |
供電電壓 | 傳感器：DC +24V；變送器：DC +24V；電池供電型：3.6V電池 |
輸出信號 | 脈沖輸出；4～20mA電流、控制信號、RS485（modbus- RTU協議）、 Hart協議，物聯網GPRS等 |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆等級 | 本安型：Ex iaⅡ CT4 |
防護等級 | IP65 |
電氣接口 | 內螺紋M20*1.5或其他 |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m；負載電阻≤500Ω； RS485/HART≤1200m. |
測量范圍
不同口徑儀表測量流量范圍會有所不同，儀表選擇過程中一定要按照流量使用范圍來選擇儀表，最忌諱的是
按照管道粗細選擇儀表。根據管道選擇儀表最大的弊端是：很容易由于流量不足導致測量誤差。
渦街流量計的流量范圍判定是以工況流量為依據，因此儀表選用中將流量轉化為工況流量然后對比流量范圍
表，盡可能使常用流量在儀表測量的中間范圍。
參比條件
1．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
參比條件下渦街流量傳感器工況流量參考范圍表
儀表口徑 （mm） | 液體 | 氣體 | ||
測量范圍 （m3/h） | 輸出頻率范圍 （Hz） | 測量范圍 （m3/h） | 輸出頻率范圍 （Hz） | |
15 | 0.3~5 | 35~450 | 4~20 | 352~1761 |
20 | 0.6~10 | 29~380 | 6~30 | 250~1273 |
25 | 1.2~16 | 25~320 | 8~50 | 160~1100 |
32 | 1.8~20 | 18~200 | 15~150 | 97~1180 |
40 | 2~40 | 10~190 | 20~200 | 130~1040 |
50 | 3~60 | 8~150 | 35~350 | 87~952 |
65 | 4~85 | 6~120 | 45~450 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
200 | 45~800 | 2~31 | 560~8000 | 22~315 |
250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
（300） | 10~1500 | 5.5~87 | 1560~15600 | 85~880 |
（400） | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
（500） | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
（600） | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
（800） | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
（1000） | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
＞（1000） | 協議 | 協議 | ||
