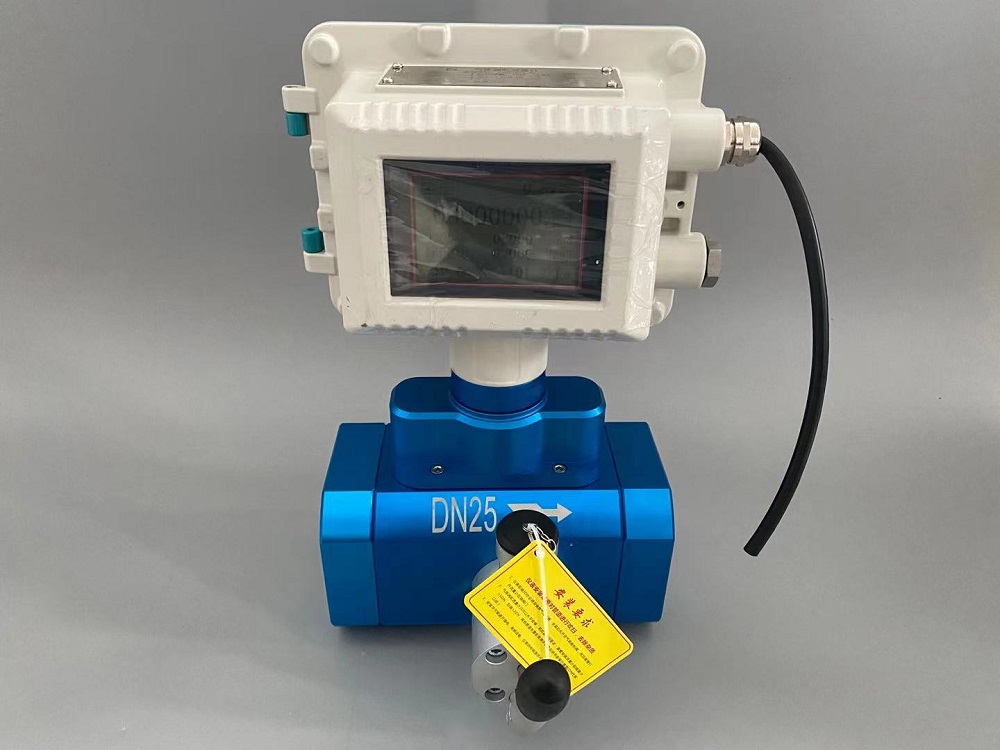

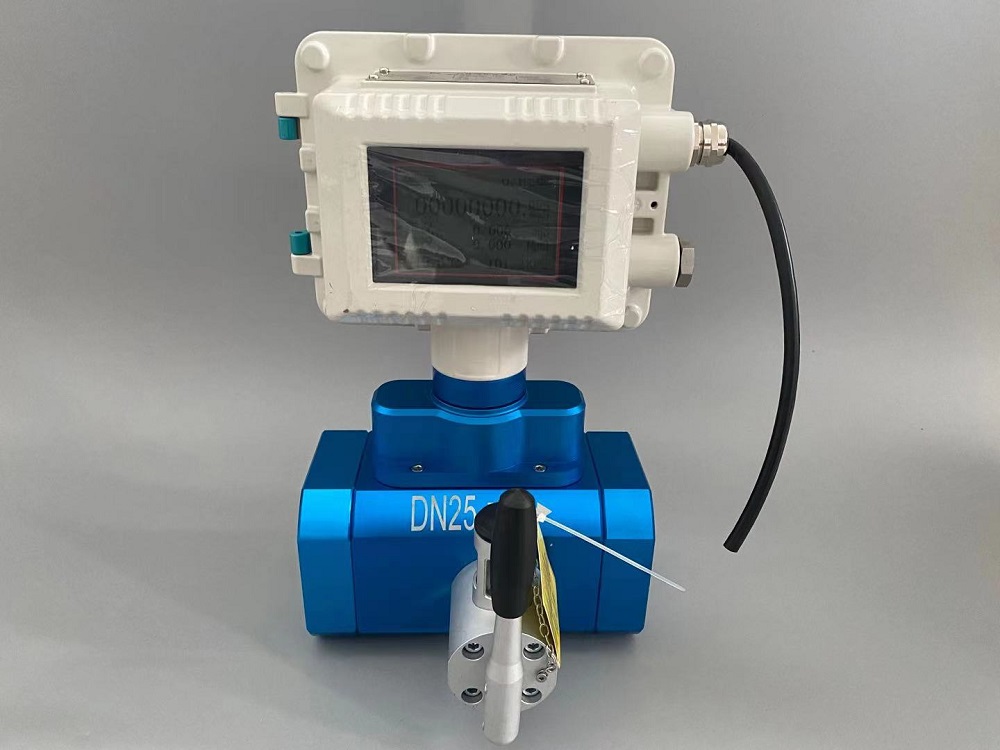

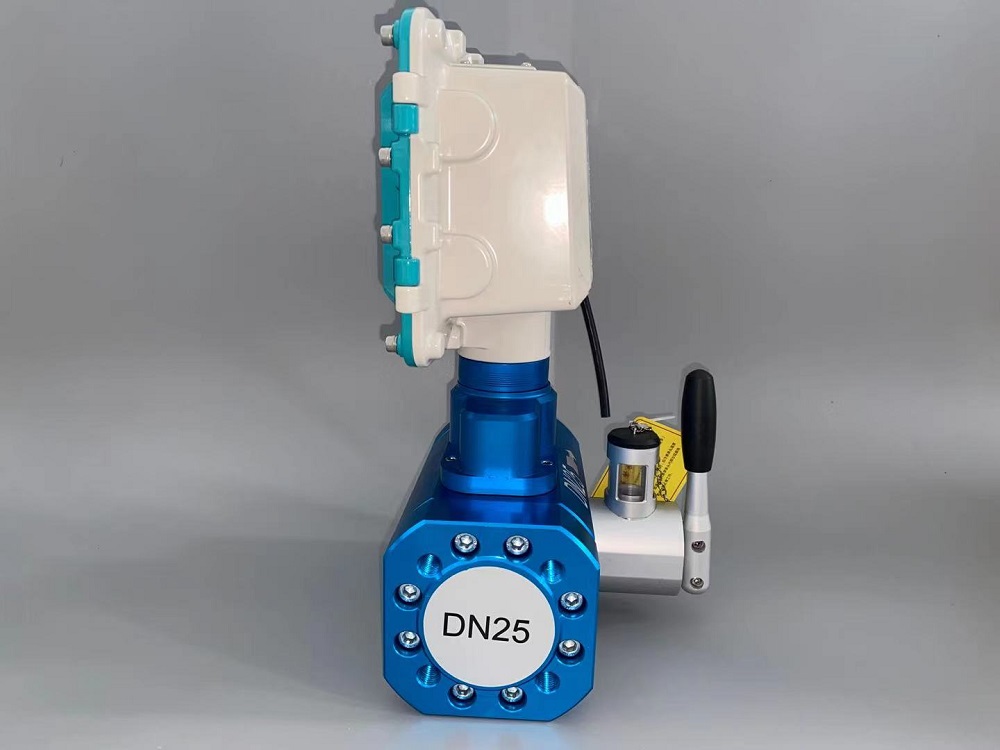

氣體渦輪流量計產品概述
LWQ系列氣體渦輪流量計是我公司結合國內外流量儀表先進技術而研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的精密計量儀表，它出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，使得該流量計成為一種特別優秀的能準確計量氣體累積量的商業貿易計量儀表。
LWQ系列氣體渦輪流量計廣泛應用于：城市管線（網）燃?xì)獾挠?jì)量、工業燃?xì)獾挠?jì)量、燃?xì)庹{(diào)壓站的計量、能源管理以及其它各種無腐蝕性氣體的計量或流量控制等場合。
LWQ系列氣體渦輪流量計經國家防爆產品質檢部門按GB3836-2000《爆炸性氣體環境用電氣設備第1部:通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》和GB3836.4-2000
《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdIIBT4（隔爆型）,ExdIICT6Gb, ExiaIICT4,（本安型）。適用于含IIA,IIB,IIC 類T1~T2溫度組別爆炸性氣體混合物的0（僅本安型）1.2區危險場所.
氣體渦輪流量計的規格與基本參數
執行標準 | 封閉式管道中氣體流量的測量—?dú)怏w渦輪流量計（GB/T8940-2003） |
儀表口徑 及連接方式 | DN25/DN32/DN40采用夾持型法蘭連接 |
精度等級 | ±1.5%R（±1%R需特制）* |
量程比 | 1:10 ；1:20 ；1:30 |
儀表材質 | 表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或優質鋁合金 轉換器：鑄鋁 |
使用條件 | 介質溫度：-20℃～+80℃ 、環境溫度：-30℃～+60℃ 相對濕度：5%～90%、大氣壓力：86Kpa～106Kpa |
工作電源 | A.外電源：+24VDC±15% B.內電源：1組3.0V10AH鋰電池 |
信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
通訊輸出功能 | RS485通訊 |
信號接線口 | 內螺紋M20×1.5或其他 |
防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
防護等級 | IP65 |
氣體渦輪流量計測量范圍
公稱通徑 DN（mm） | 型號 | 流量規格 | 始動流量 （m3/h） | 流量范圍 （m3/h） | 壓力等級 （MPa） | 殼體材質 |
25（非標） | LWGQ-25 | G20 | ≤0.8 | 3-40 |
1.6 2.5 |
鋁合金304 |
32（非標） | LWGQ-32 | G30 | ≤0.9 | 7-80 | ||
40（非標） | LWGQ-40 | G50 | ≤1.7 | 8-100 | ||
50 | LWGQ-50A | G40 | ≤0.8 | 6.5-65 | ||
LWGQ-50B | G65 | ≤0.9 | 8-100 | |||
LWGQ-50C | G100 | ≤1.7 | 10-150 | |||
65（非標） | LWGQ-65 | G150 | ≤2.0 | 15-300 | ||
80 | LWGQ-80A | G100 | ≤2.0 | 10-200 |
1.6 2.5 |
鋁合金304 |
LWGQ-80B | G160 | ≤2.5 | 13-250 | |||
LWGQ-80C | G250 | ≤3.0 | 20-400 | |||
100 | LWGQ-100A | G160 | ≤2.5 | 13-250 |
1.6 |
鋁合金304 |
LWGQ-100B | G250 | ≤3.0 | 20-400 | |||
LWGQ100C | G400 | ≤4.5 | 32-650 | |||
150 | LWGQ-150A | G400 | ≤7.5 | 32-650 |
1.6 |
鋁合金304 |
LWGQ-150B | G650 | ≤8.5 | 50-1000 | |||
LWGQ-150C | G1000 | ≤10 | 80-1600 | |||
200 | LWGQ-200A | G650 | ≤12.0 | 50-1000 |
1.6 |
304 |
LWGQ-200B | G1000 | ≤16.0 | 80-1600 | |||
LWGQ-200C | G1600 | ≤20.0 | 130-2500 | |||
250 | LWGQ-250A | G1000 | ≤20.0 | 80-1600 |
1.6 |
304 |
LWGQ-250B | G1600 | ≤22.0 | 130-2500 | |||
LWGQ-250C | G2500 | ≤25.0 | 200-4000 | |||
300 | LWGQ-300A | G1600 | ≤22.0 | 130-2500 |
1.6 |
304 |
LWGQ-300B | G2500 | ≤25.0 | 200-4000 | |||
LWGQ-300C | G4000 | ≤35.0 | 320-6500 |
