水煤漿專用電磁流量計產品特點：
水煤漿專用電磁流量計采用耐磨的聚氨酯或四氟襯里，不銹鋼涂碳化鎢電極，雙頻信號處理漿料型轉換器，可以有效準確的計量水煤漿的高濃度、高磨損、強干擾的流量問題。水煤漿流量計較一般的流量計不同之處在于轉換器電路對信號的處理方式，一般的電磁流量計只能測量單相導電液體介質，如果介質中含有固體顆粒如水煤漿、水泥漿、紙漿、砂漿、充填用礦漿、污泥或者含有如鐵粉、礦粉等導磁顆粒，普通的電磁流量計就無法正常使用，會出現示指來回波動等現象，此時就要用專用的漿料型流量計。
水煤漿專用電磁流量計產品原理:
水煤漿電磁流量計測量原理是基于法拉第電磁感應定律，專門針對水煤漿、高溫濃度紙漿以及其他漿液的特性設計開發的，采用獨特的高頻勵磁方式，抗干擾能力強，低流速（0.5米流速以下）計量精確，適合各種漿液的計量。流量計的測量管是一內襯絕緣資料非導磁合金短管。兩只電極沿管徑偏向穿通壁固定在測量管上。其電極頭與襯里內外表根本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的偏向上發生一磁通量密度為Ｂ的任務磁場。此時，假如具有必然電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與均勻流速V的乘積。
水煤漿專用電磁流量計產品特點:
1、能在高壓、高磨損、高流速、含鐵磁性介質的工作條件下穩定可靠的計量各種礦漿及液體的流量。

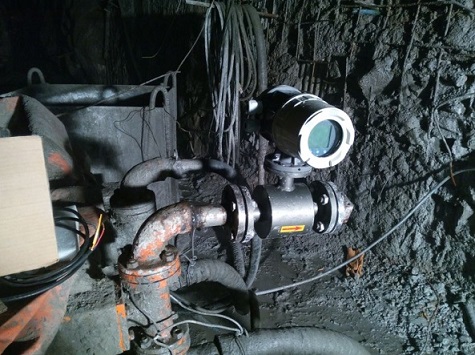

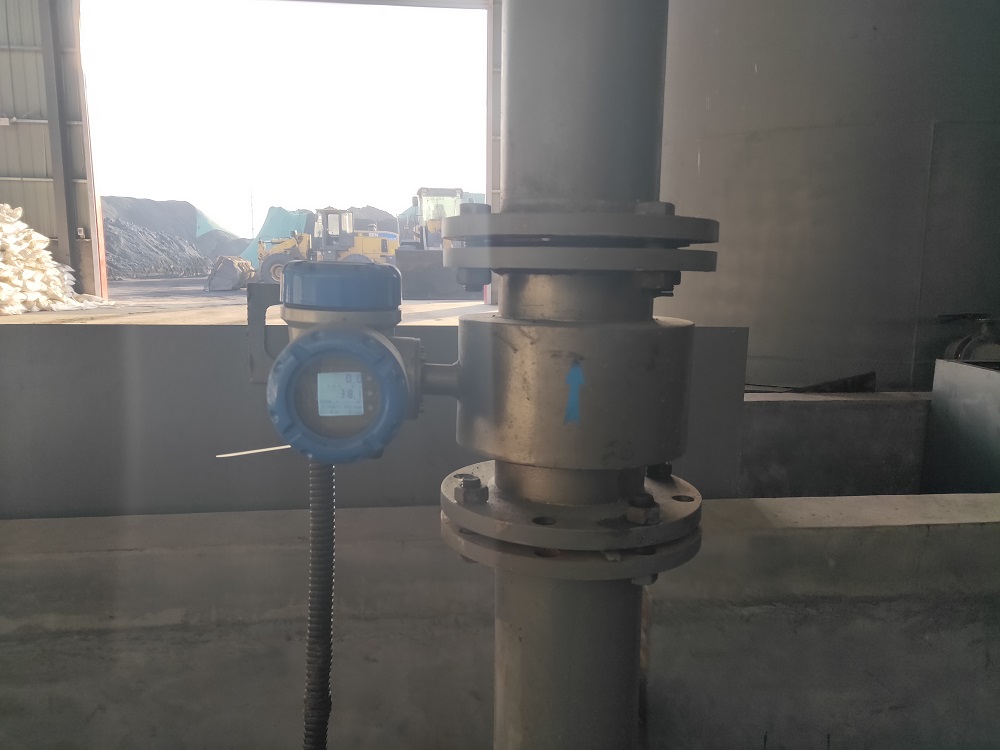

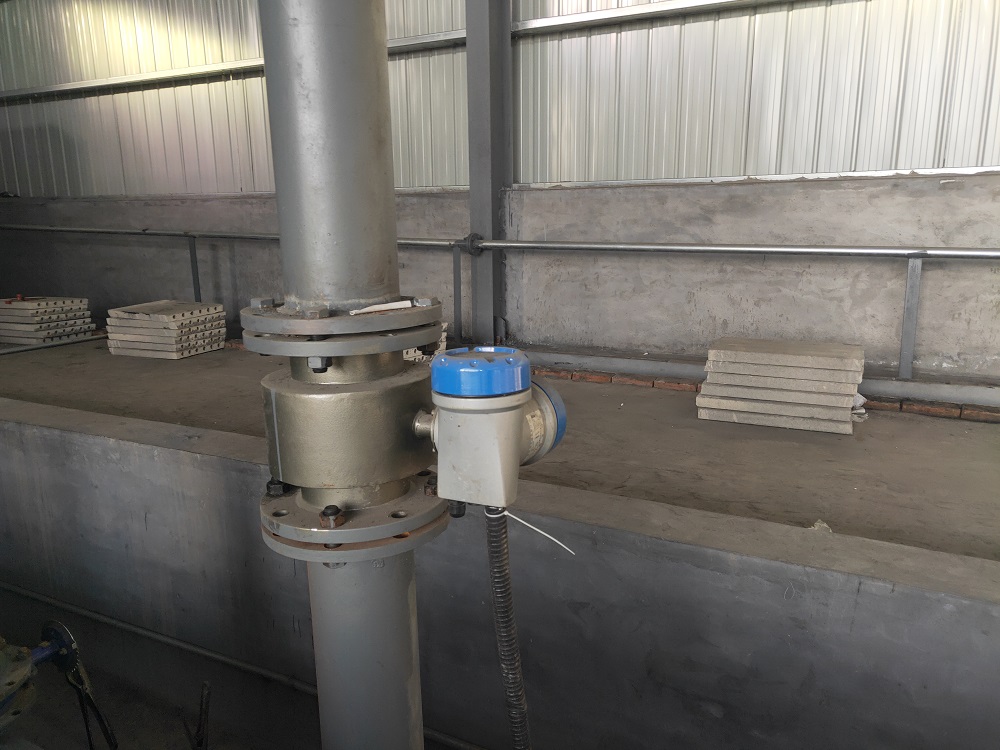

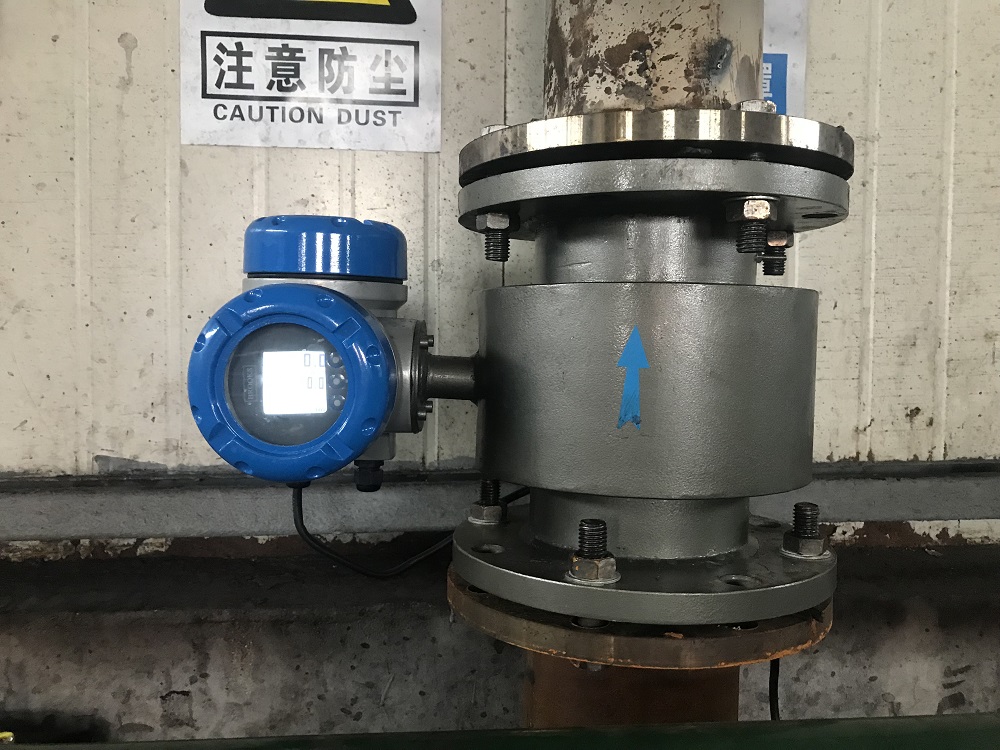

2、該產品在煤礦、鐵礦、水煤漿計量等場所得到廣泛應用，受到廣大用戶的一致好評。
3、轉換器采用獨特的高頻勵磁方式，抗干擾能力強，低流速（0.5 米流速以下）計量精確，適合各種漿液的計量。
4、傳感器采用聚氨酯內襯或加鋼網 PFA 內襯，表面做耐磨及鏡面處理，耐高壓、耐磨損、抗負壓能力強，儀表使用壽命長。電極采用不銹鋼涂覆碳化鎢外插式電極結構，這種獨特的電極結構形式，使儀表襯里即使被磨損成為一張紙的厚度，儀表也能正常工作，其使用壽命是傳統電磁流量計的5倍以上。
5、轉換器安裝在管子上與標準（型）≤900 旋轉顯示屏改善了一體型流量計的可見度，采用液晶背光式顯示可使直射陽光下或暗室內的讀數變得容易。
6、轉換器智能化程度高，具有自診斷報警輸出、空負載檢測報警輸出、流量上下限報警輸出、兩極流量值報警輸出等功能。
7、轉換器轉換器獨特的抗雷擊保護功能（12KV,1000A），儀表使用更安全。
8、水煤漿電磁流量計流體的選擇：電磁流量計被測量的介質必須是導電的流體。嚴格的說，除了高溫流體之外，只要是電導率≥5us/cm的任何流體，都可選用電磁流量計來測量，而非導電的氣體、蒸 汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
水煤漿專用電磁流量計產品參數:
公稱通徑： | DN25 ～ DN800mm |
公稱壓力： | 0.6~16MPa |
精 確 度： | 示值得±0.5% |
襯里材料： | 聚氨酯、氯丁橡膠、F46、PFA |
電極結構： | 外插式 |
介質溫度： | -10℃ ～ +160℃ |
環境溫度： | -35℃ ～ +60℃ |
電 導 率： | ≥5μs/cm |
防爆標準： | Exdia[ia Ga]qIICT6Gb |
主 電 源： | 220VAC、24VDC |
輸出信號： | 脈沖輸出、4 ～ 20mADC模擬輸出 |
防護等級： | IP67 |
雷擊保護： | 12KV，1000A，歸并入電源、外部輸入和輸出端子 |
失 電： | EEPROM保留總流量數據10年 |
水煤漿專用電磁流量計襯里選擇：一般根據測量介質決定。
襯里材料 | 主要性能 | 介質溫度 | 適用范圍 |
氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好 2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕 | 80℃ | 水，污水，弱磨損性的泥漿，礦漿 |
聚氨酯橡膠 | 1、具有極好的耐磨性能 2、耐酸、堿腐蝕性能較差 | 70℃ | 中性、強磨損的礦漿、煤漿和泥漿 |
聚四氟乙烯 （PTFE） | 1、幾乎可以抵抗所有化學介質，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕 2、耐磨性能不如聚氨酯橡膠 3、抗負壓能力不如氯丁橡膠 | 100℃（特殊訂貨可選150℃） | 濃酸、堿等強腐蝕性介質、衛生類介質 |
聚全氟乙烯 （F46） | 不耐發煙硝酸、丁基鋰，其他化學性能與聚四氟乙烯基本相同 抗負壓能力高于聚四氟乙烯 | 100℃（特殊訂貨可選150℃） | 濃酸、堿等強腐蝕性介質、衛生類介質 |
水煤漿專用電磁流量計電極選擇：一般根據所測的介質，選擇對應適合的電極。
電極材料 | 主要性能及使用范圍 |
含鉬不銹鋼 （0Cr18Ni2Mo2Ti） | 用于工業用水、生活用水、污水等具有強腐蝕性的介質，廣泛應用于石油、化工、尿素、維尼綸等工業 |
哈氏合金B （HB） | 對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕 |
哈氏合金C （HC） | 能耐氧化性酸，如硝酸，混酸或鉻酸與硫酸的混合介質的腐蝕性，也耐氧化性的鹽類Fe3+、Cu2+或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液，海水的腐蝕 |
鈦（Ti） | 能耐海水、各種氧化物和次氯酸、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕。但如果酸中還有氧化劑（如硝酸、Fe3+、Cu2+）時，腐蝕性大為降低 |
鉭（Ta） | 具有優良的耐腐蝕性，和玻璃很相似，除了氫氟酸、發煙硝酸、堿外，幾乎能耐一切化學介質（包括鹽酸，硝酸，硫酸和王水）的腐蝕 |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性介質 |
鉑銥合金 | 幾乎適用于所有化學物質，但不適用于王水和銨鹽 |
