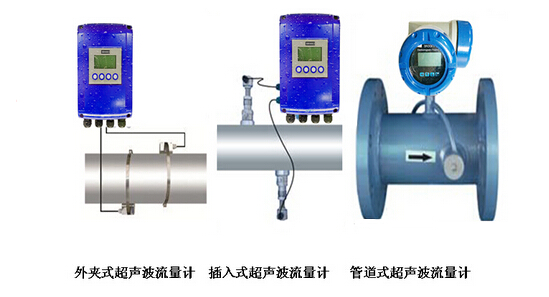

超聲波流量計一般由三個部分組成，是傳感器(探頭)、傳輸電纜、顯示主體。 一種是外夾式、插入式和法蘭(管段式)三種，主體主要有固定式和便攜式兩種。 便攜式主機可以配置外夾式傳感器，可以進行固定式超聲波流量計的校準，安裝也比較簡單。 外側夾式超聲波流量計的傳感器需要在安裝位置打磨傳感器后，用耦合劑粘貼，最后用專用扎圈固定。
外夾式超聲波流量計的安裝注意事項如下
（1）.安裝前必須了解現場的情況主要是
a .傳感器與主體之間的距離
b .管材、壁厚、管徑、管徑壽命；
c .流體類型、流體中是否不含雜質、氣泡、配管是否裝滿、流體溫度等；
d .安裝現場是否有變頻器、高壓電纜、強磁場等干擾源；
e .電源電壓是否穩定，是否需要遙控器型號和嚴格的控制型。
（2） .安裝位置的選擇
請先清理確定好的安裝位置的管段外部，包括鐵銹，油漆以及灰塵等。在傳感器的前半部分跟管段上涂上足夠的耦合劑，將耦合劑進行擠壓，保證傳感器和管壁之間無氣泡存在。
注意:
1.在安裝時請確保兩個傳感器是在同一水平位置安裝。
2.再一次強調在水平管路上，傳感器的安裝應該在3點或9點鐘方向。 6點和12點方鐘方向安裝傳感器是非常不推薦的。因?yàn)?點鐘方向容易有泥沙或其他雜質沉積，12點鐘方向則容易有氣泡。
3.請確保安裝的管段部分是滿管。
4.請確保耦合劑涂抹在信號發生位置。
（3）傳感器間距
外夾式傳感器的傳感器間距是兩個傳感器之間端面的間距，插入式傳感器的傳感器間距是中心距。再輸入完測量點的相關參數后， 變送器會自動計算傳感器間距，請進入M14號菜單進行查看。
外夾式超聲波流量計安裝管段的選擇對測量精度有很大影響，但在選擇管時應避免干擾和渦流，對測量精度有很大影響。 一般來說，安裝管段必須滿足以下條件：
a .請勿在水泵、大功率無線電臺、頻率轉換、即強磁場和振動干擾中設置機械。 選擇均勻、緊湊、容易超聲波傳播的段。 直管段必須足夠長，安裝點的上游直管段必須大于10d，下游管段必須大于5D；
b .安裝點上游距離水泵30d。 流體必須充滿管道。 管道周圍必須有現場人員可以操作的足夠空間
![20140917102133131[1].jpg](/data/upload/image/20210623/1624415240731711.jpg "1624415240731711.jpg")
