農業灌溉專用流量計是一種速度式儀表。它具有結構簡單，重量輕、體積小、精確度高、重復性好、反
應靈敏等優點。且安裝維修使用方便，全密封防水。采用非接觸式傳感器檢測葉輪轉速，精度高。
該產品測量介質為水，是我公司針對農業灌溉現狀，專為農田灌溉用水統計而研發的一款流量計產品。我
國農業灌溉機井?dāng)?shù)量龐大，若采用現有流量?jī)x表投資巨大，且后期維護成本高。本產品成本費用低，安裝、調
試簡單易操作，不受現場環境因素制約，節省了設備投入的資金，后期維護方便，是一款性價比高的流量計，
在農業灌溉中的應用前景較為廣闊。
1.產品結構

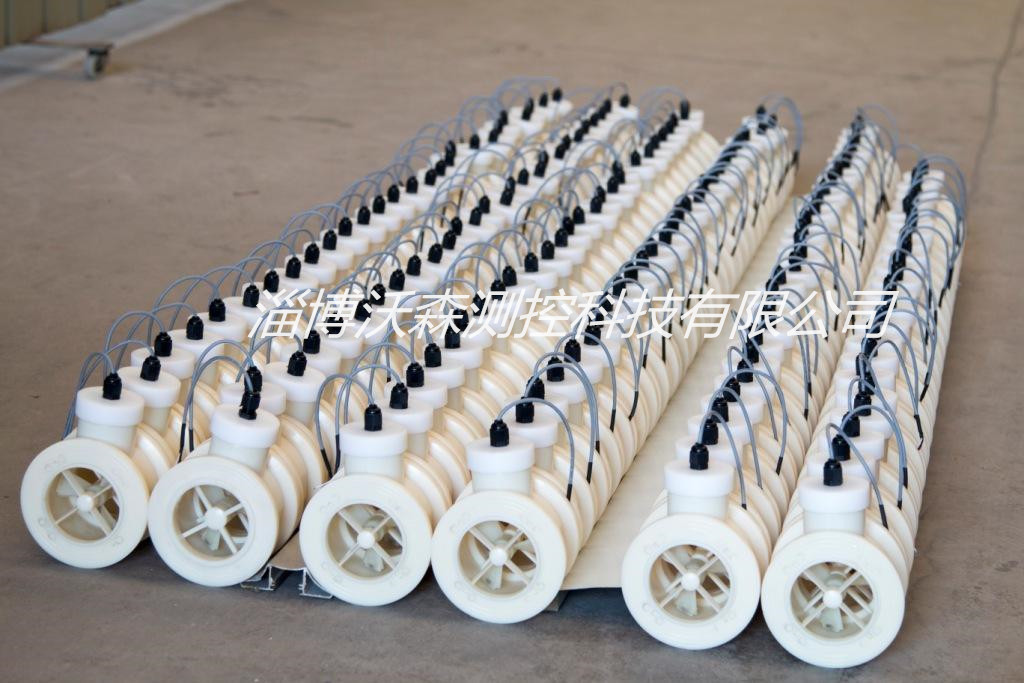

農灌型渦輪流量計主要包括流量計表體、葉輪、前后導流件、流量計上蓋和流量計防水接頭六部分。
2.工作原理
當水體流經流量計表體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦
力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的流速范圍內，轉速與流速成正比。固定在葉
片上的強磁使檢測電路產生與轉速成正比的脈沖信號，單片機采集脈沖信號計算轉速進而換算成流量，可另加
RS485通信模塊輸出瞬時流量值和累積流量值。
3.技術參數
性 能 | 參數 | |
被測介質 | 充滿被測管道的水 | |
管 徑 | DN80 | DN100 |
流量范圍 | 10-60m3/h | 10-80m3/h |
準確度等級 | 1.0級 | 1.0級 |
環境溫度 | -40℃~75℃ | |
介質溫度 | 0℃~50℃ | |
環境濕度 | ≤85%RH | |
防護等級 | IP65 | |
工作電源 | 24VDC | |
功 耗 | ＜0.15W | |
輸出接口 | 脈沖 | 脈沖當量用戶可選擇 |
485 | 485通訊為可選配置 | |
數據存儲 | 可保存累積流量，掉電后可保存數年 | |
4.安裝操作
（1）確定安裝位置，由于水體渦流和斷面流速不均會對測量精度有影響，因此選擇滿足上游側10D（D為管道
內徑），下游側5D以上的直管段；若安裝管道遇到縮管、擴管、彎頭等阻流連接件時，請參照下表選擇合適的
安裝位置。
（2）安裝前，檢查葉輪的靈活性，用手撥動葉輪，葉輪應轉動靈活，無噪音，無停滯現象。

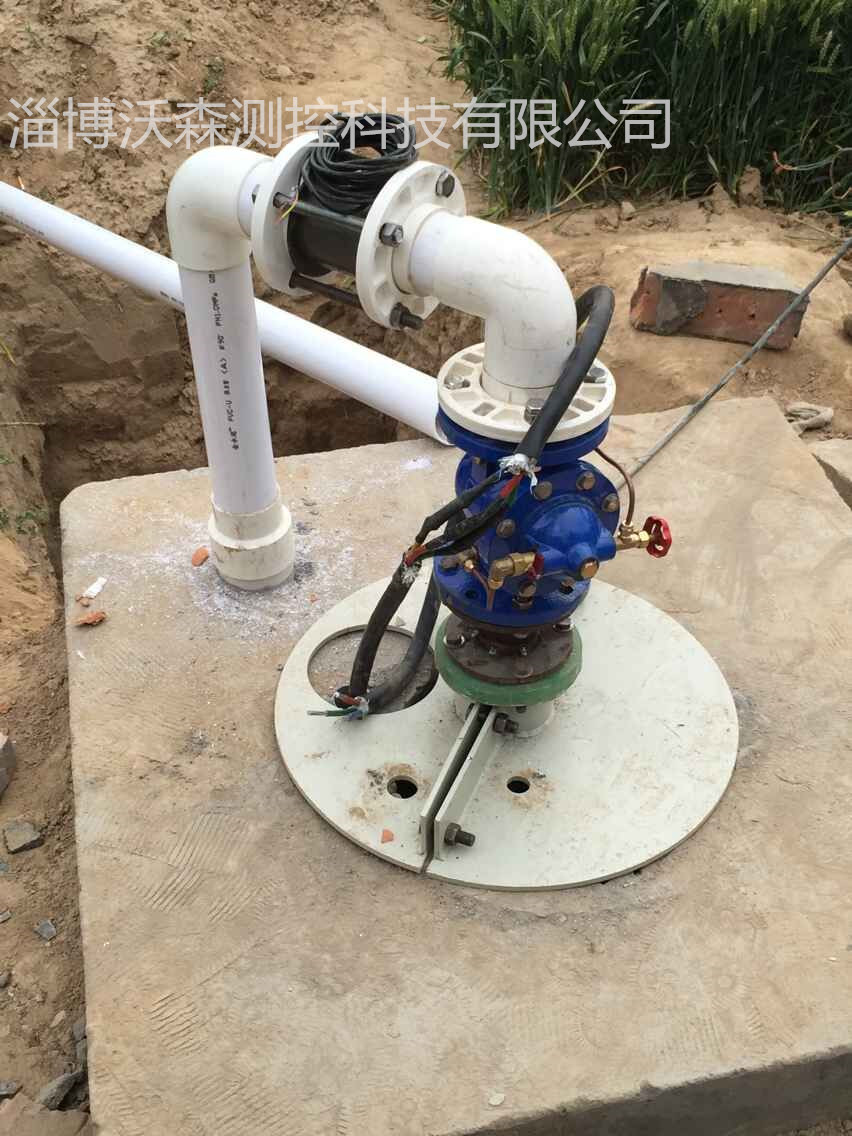

（3）流量計的安裝方式采用夾裝連接，安裝在泵首位置。
（4）安裝時，流量計外殼上標示的方向應與水流動的方向一致。
（5）流量計表體直接插入兩側管道，管道法蘭對夾連接固定，為保證更好的密封性，兩側的管道法蘭均應使用
法蘭墊。
