定量控制系統產品概述
隨著工人工資不斷上漲，自動控制已成為趨勢。定量控制系統是目前很多企業都會用到或是都需要改進的項目
之一，它具有操作簡便易學，直接替代了人工打料、手工配料，同時本系統顯示直觀，手動控制或自動控制相
結合等特點，特別適用于企業的摻油、摻水、摻藥、配料、定量注水及各種液體或氣體的定量控制。目前一些
現在仍采用人工操作罐裝/打料/配料，同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。

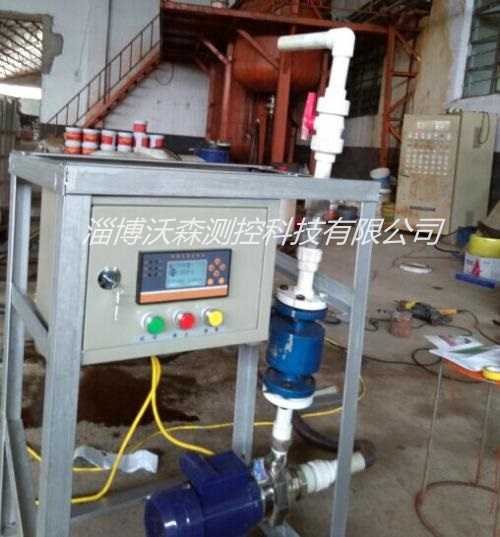

一、定量裝料系統的組成
1、流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能；同
時流量計種類較多，要選擇合適的流量計。
2、WS定量控制儀：內含WS全智能中文操作定量控制儀、內部控制線路及組件、外部控制按紐和指示燈等，箱
子的標準尺寸400*300*200mm（高*寬*厚），供電電源統一給控制器供電，其他設備如流量計、電磁閥均有控
制器內部直接供電；并可輸出4-20mA、RS485等信號到其他控制設備上，還可加接打印功能。
3、斷流設備：可以單獨或同時控制管線的泵和電磁閥、電動閥，輸出有多路時可以進行多路轉換；控制泵時需
要知道泵的功率并在現場加接接觸器，接觸器的線圈供電由控制器完成；加接電磁閥是因為起到即停即開的作
用，有利于控制精度的提高。
二、主要技術參數
主要部件 | 智能定量控制儀、流量計、控制閥 |
適用流體 | 氣體、液體 |
供電電源 | 24VDC/220VAC |
外形尺寸 | 400*300*200或其它 |
環境條件 | 環境溫度：-20℃-60℃ |
輸送方式 | 通過泵抽，功率10KW以內可以直接用控制箱進行控制，大功率需加接觸器進行轉換 |
操作面板 | 全中文液晶、可選配遙控操作 |
控制單位 | 升、立方、噸、公斤 |
打印功能 | 可定量打印、即時打印、定時打印 |
輸出信號 | 瞬時流量：4-20mA或其它 控制信號：4-20mA或其它 通訊信號：485 |
遠程控制 | 配套觸摸屏或計算機進行集中控制與操作 |
三、主要功能
1、設有大、小閥控制，分別控制大流量和小流量，達到精確的定量控制；
2、配有溢料、憋泵接口，發生溢料、憋泵時關閉打料即時保護；
3、可查看總累積、瞬時流量、時間、流量計輸入信號值等，并設有打料次數、每次打料起止時間、每次打料量、日或月累計等查詢功能；
4、可配打印機進行實時打印功能，打印功能包括打料起止時間、打料量、實際打料量、打料名稱（根據客戶要求自由設定）；
5、斷電設定數據保存，并保持打料前的工作狀態。
6、控制儀與控制器完全自主研發，因此如需其他功能我們可作量身訂制；
四、控制方法
通過流量計測量流量 ，控制儀表接收信號，在控制儀表里設置定量值。定量值達到后電磁閥、水泵 斷電停止工作。

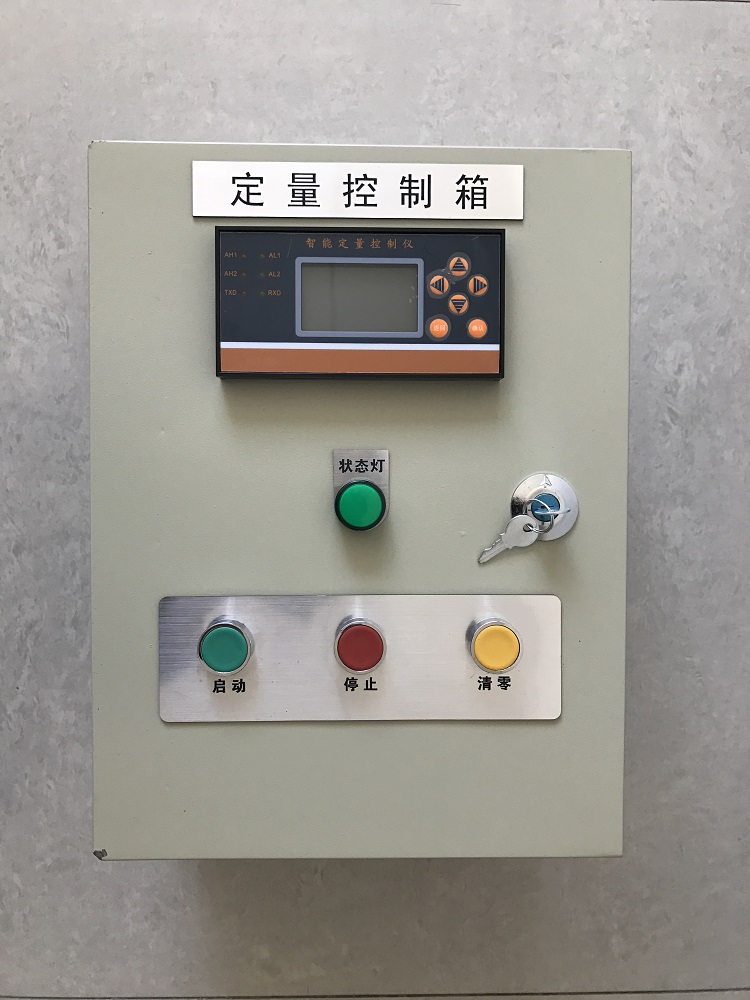

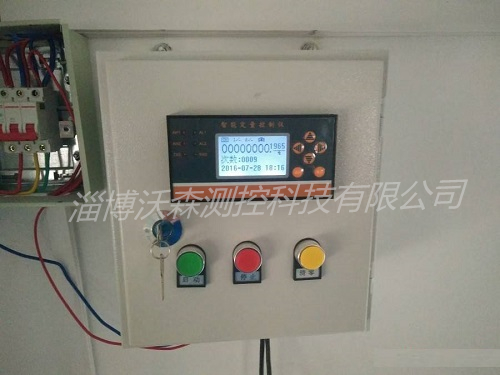

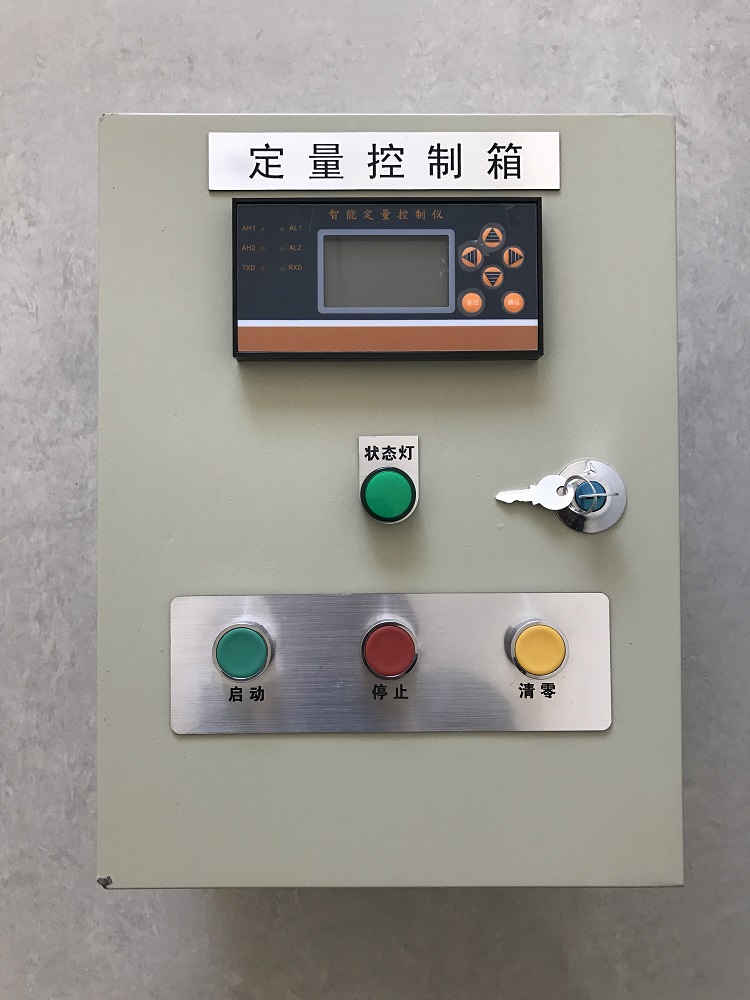

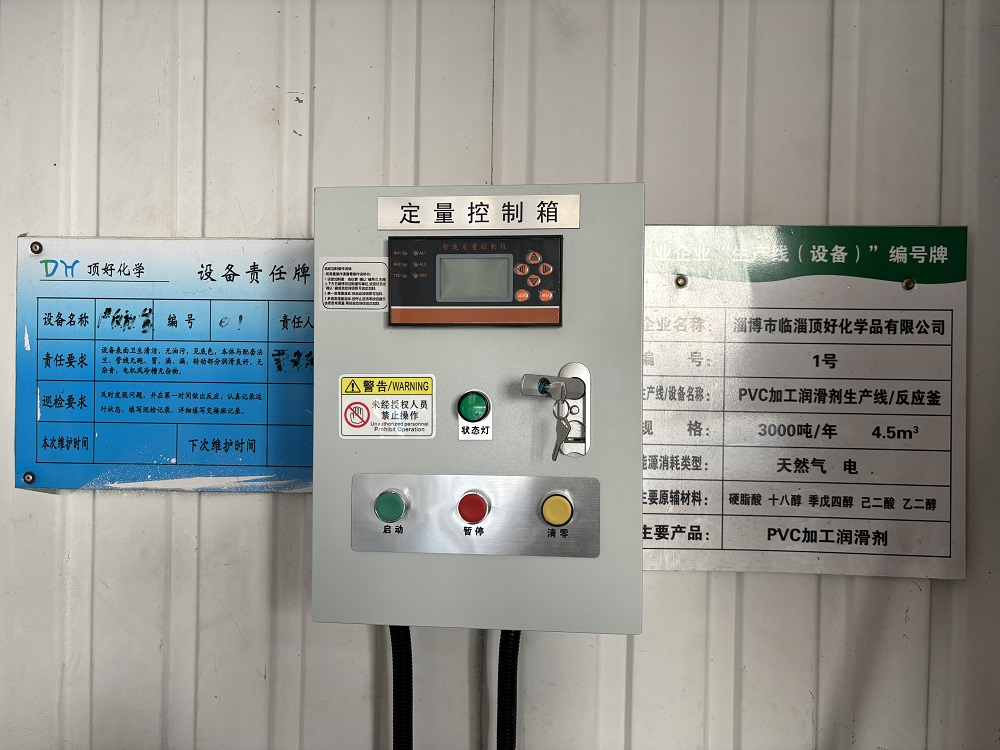

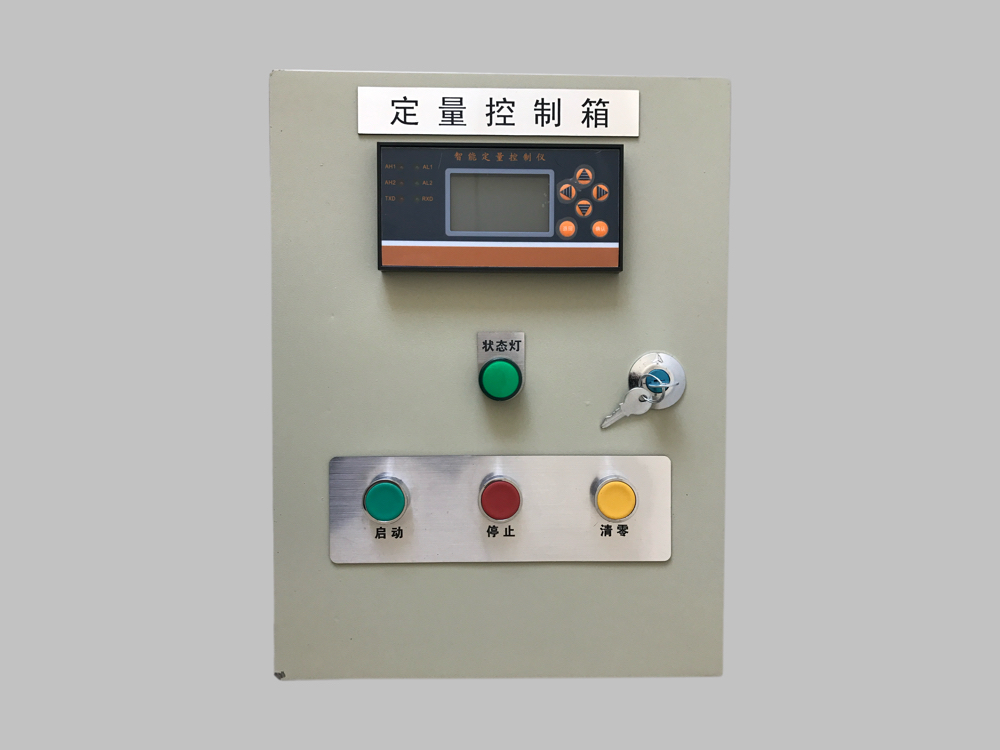

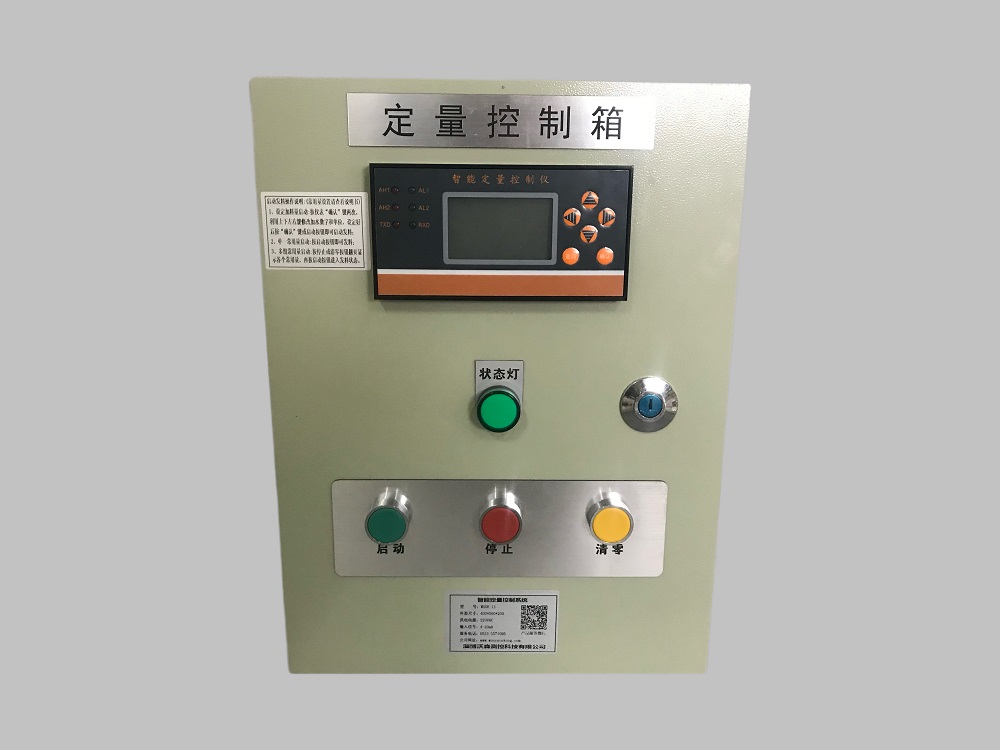

儀表箱幾個開關的作用：
系統啟動：設定完需要的定量后按此按鈕，電磁閥會自動打開，測量介質通過管道。
系統停止：運行過程中可以任意停止系統。
系統清零：可以清零累計量。
