防爆型高頻雷達物位計簡介：
WSLD90-XE系列傳感器是26G防爆型高頻雷達式物位測量?jī)x表，測量最大距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。
防爆型高頻雷達物位計原理：
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。
防爆型高頻雷達物位計特點：
1、天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染；
2、幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
3、嚴重粉塵環境對高頻物位計工作影響不大；
4、波長更短，對在傾斜的固體表面有更好的反射；
5、波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
6、測量盲區更小，對于小罐測量也會取得良好的效果；
7、高信噪比，即使在波動的情況下也能獲得更優的性能；
8、高頻率，是測量固體和低介電常數介質的最佳選擇。
防爆型高頻雷達物位計技術參數：
型 號 | WSLD901E | WSLD902E | WSLD903E | WSLD904E | WSLD905E | WSLD906E |

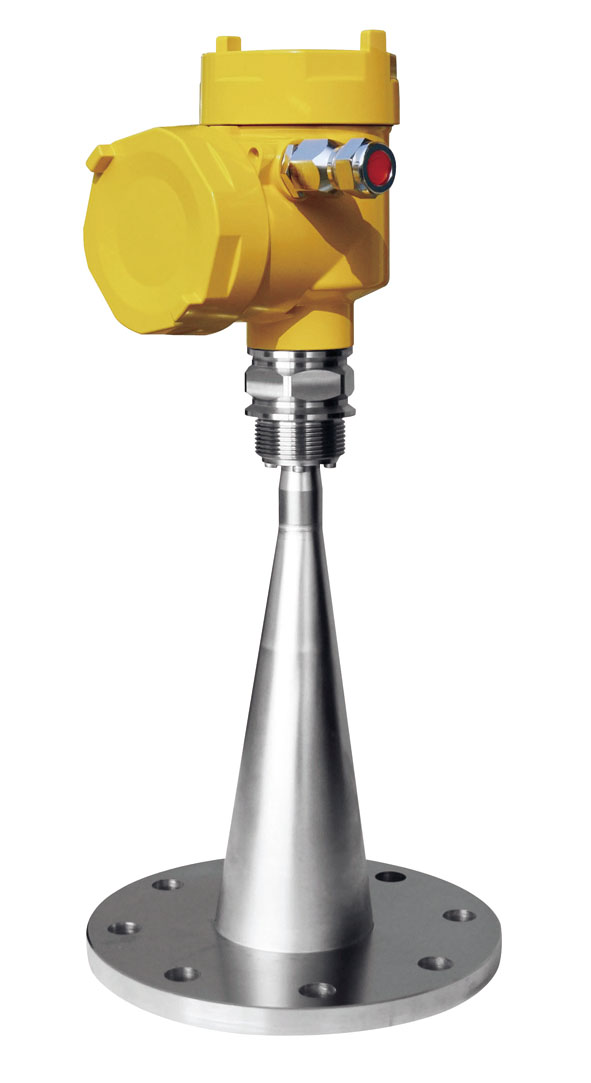

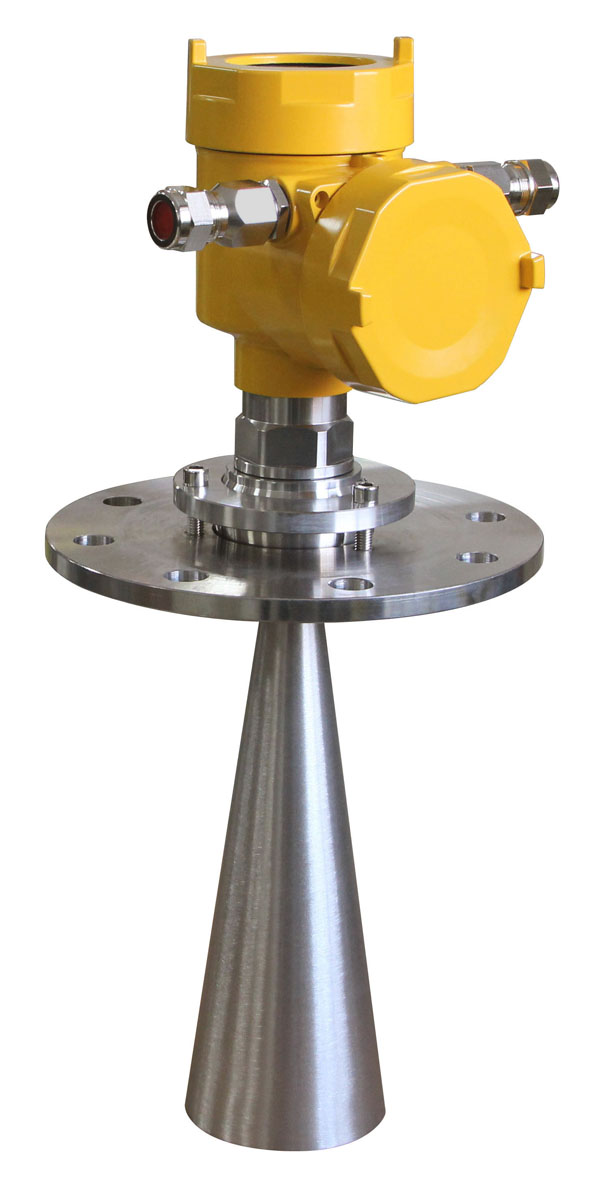

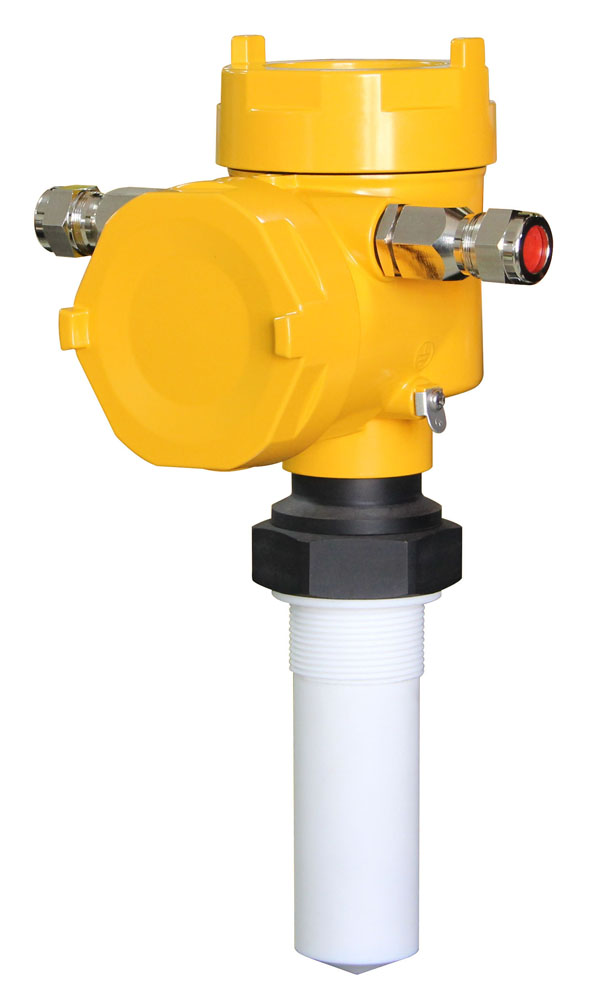

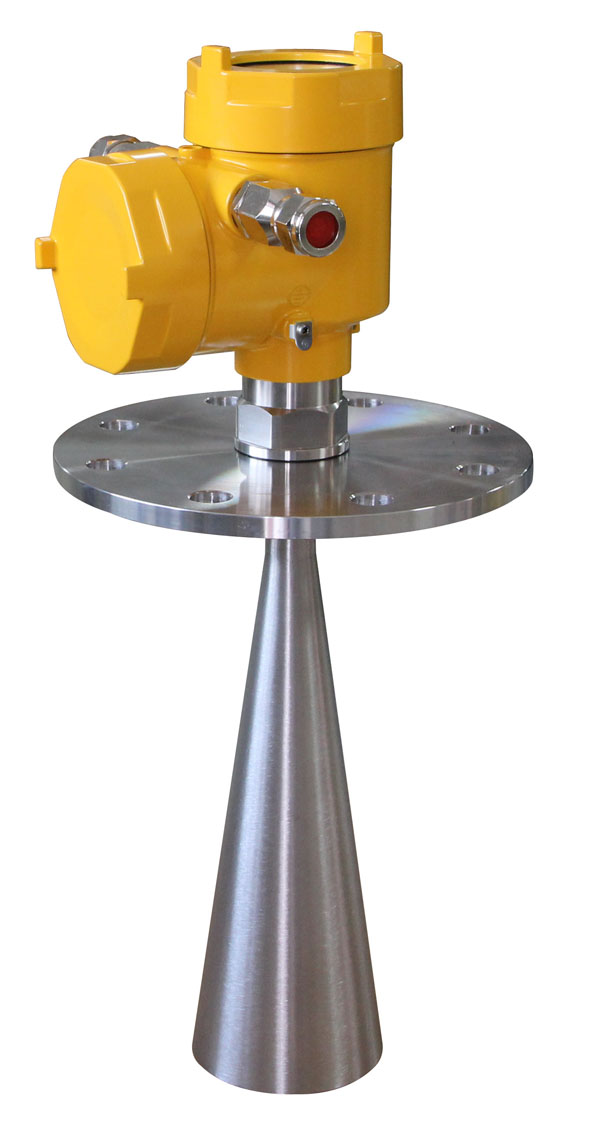

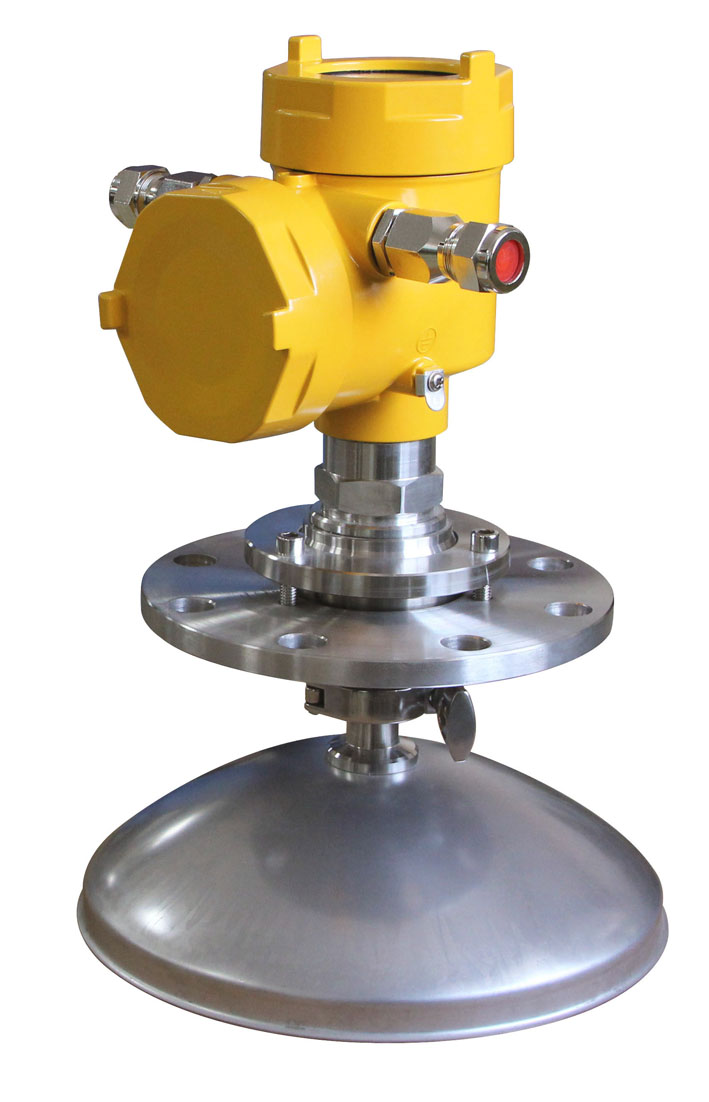

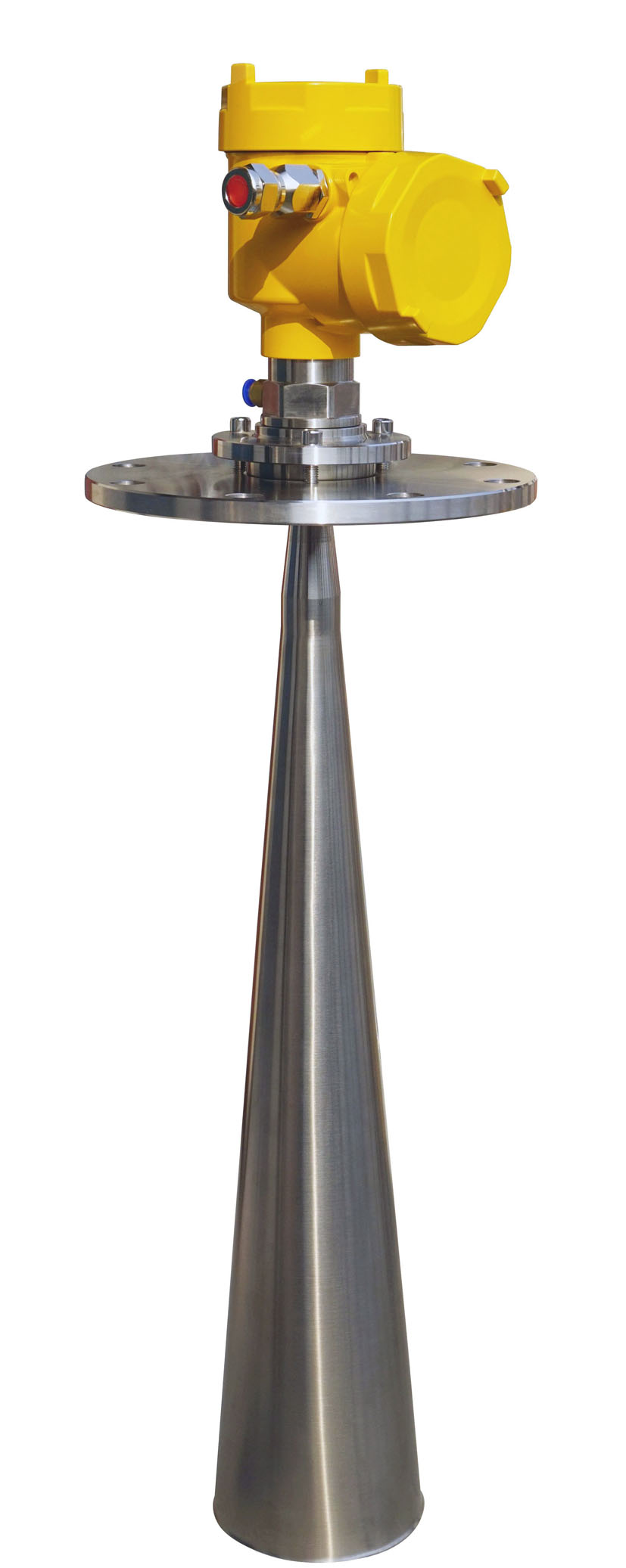

產品樣例 |
|
|
|
|
|
|
測量范圍 | 0-10米 | 0-30米 | 0-70米 | 0-80米 | 液體30米/固塊20米/固粉15米 | 0-20米 |
應用場合 | 各種腐蝕的液體 | 耐溫、耐壓、輕微腐蝕的液體 | 固體料、強粉塵、易結晶、 結露場合 | 固體料、強粉塵、易結晶、 結露場合 | 固體顆粒、粉料 | 衛生型液體存儲容器、強腐蝕性容器 |
精 度 | ±5mm | ±3mm | ±15mm | ±15mm | ±10mm | ±3mm |
供電電壓 | 標準型 | (16～26) V DC | ||||
本安型 | (21.6～26.4) V DC | |||||
功耗 | max 22. 5mA / 1W | |||||
允許波紋 | - <100Hz Uss < l V | |||||
電纜參數 | 電纜入口/插頭 | M20xl.5電纜入口 | ||||
輸出參數 | 輸出信號 | (4～2 0) mA/RS485 | ||||
通訊協議 | HART/Modbus | |||||
故障信號 | 電流輸出不變；20. 5mA；22mA；3.9mA | |||||
積分時間 | (0～50)s，可調 | |||||
微波頻率 | 26GHz | |||||
通訊接口 | Modbus 通訊協議 | |||||
測量間隔 | 大約1秒（取決于參數設置） | |||||
調整時間 | 大約1秒（取決于參數設置） | |||||
分 辨 率 | 1mm | |||||
工作溫度 | (-40～100) ℃ | |||||
過程溫度 | (-40～250)℃ | |||||
壓 力 | Max. 4MPa | |||||
耐 震 | 機械震動 l0m/s2 , (10～150)Hz | |||||
